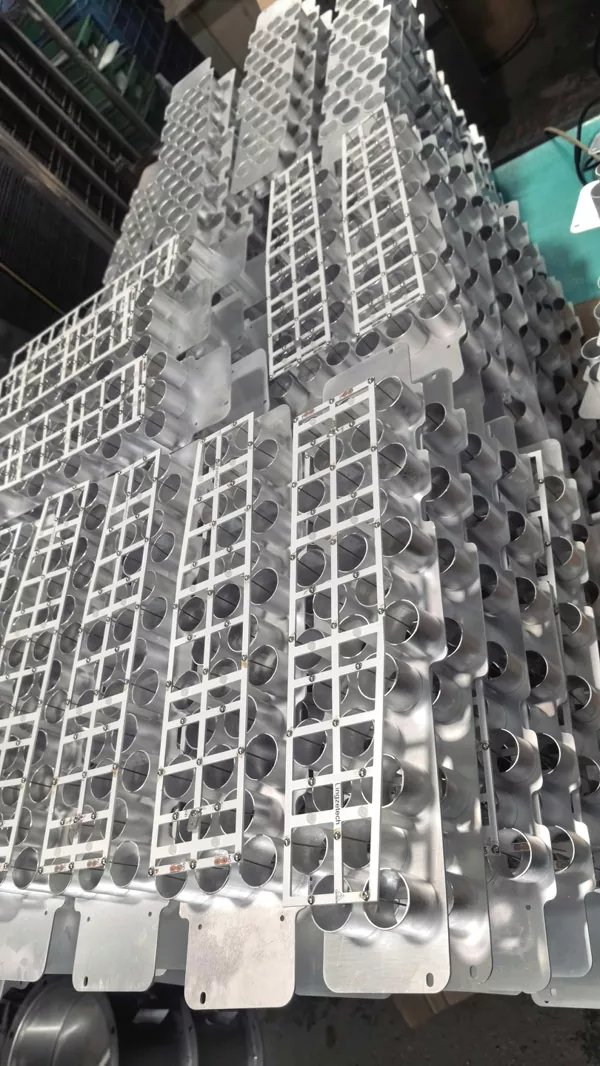

Modulo di purificazione dell'aria elettrostatica

Il modulo di purificazione dell'aria elettrostatica DeFa (chiamato anche modulo ESP) è un'unità di precipitazione elettrostatica compatta ad alta tensione progettata per l'integrazione in sistemi di trattamento dell'aria, elettrodomestici e apparecchiature personalizzate di purificazione dell'aria. Rimuove la polvere sospesa nell'aria, PM2.5, batteri e microrganismi attaccati caricando le particelle in un campo elettrico e raccogliendole su piastre caricate in modo opposto. Il modulo è fornito da Shengyuan Technology (marchio DeFa), un produttore con oltre 20 anni di esperienza negli alimentatori ad alta tensione e nei sistemi al plasma.

Il modulo è inteso come componente OEM o come soluzione di retrofit. Le sue dimensioni meccaniche, l'ingresso elettrico e l'interfaccia del flusso d'aria possono essere adattati ai requisiti specifici del progetto. Le applicazioni tipiche includono purificatori d'aria residenziali, sistemi di aria fresca, unità HVAC commerciali e dispositivi di pulizia dell'aria industriali specializzati. Poiché la tecnologia principale non si basa su filtri meccanici densi, il modulo funziona con una bassa resistenza al flusso d'aria e un basso consumo energetico.

Parametri tecnici chiave

Principio di funzionamento

Il modulo applica un campo CC ad alta tensione tra gli elettrodi di scarica e le piastre collettrici. Le particelle sospese nell'aria che entrano nel campo si caricano elettricamente e vengono quindi attratte dalla superficie del collettore. Questo meccanismo rimuove la polvere fine, il fumo, il polline e i microrganismi senza l'elevata caduta di pressione associata ai mezzi HEPA densi. Le piastre di raccolta possono essere lavate e riutilizzate, riducendo così i costi dei materiali di consumo per tutta la durata del prodotto.

L'alimentazione ad alta tensione è progettata per un'uscita stabile anche quando la tensione di ingresso fluttua. Ciò è importante per le applicazioni residenziali in cui la tensione di linea può variare e per le installazioni mobili o ad energia solare in cui la fonte di alimentazione non è sempre costante. Il livello di potenza può essere impostato per bilanciare l'efficienza della purificazione con la produzione di ozono, mantenendo l'ozono residuo entro i comuni limiti dell'aria interna.

Flessibilità di progettazione e integrazione dei moduli

Costruzione compatta e personalizzabile

Il modulo può essere prodotto in fattori di forma rettangolari, quadrati o circolari per adattarsi all'apparecchiatura host. Fori di montaggio, connettori elettrici e direzione del flusso d'aria vengono definiti durante la fase di progettazione. Ciò consente di installare il modulo ESP all'interno di purificatori d'aria, cappe da cucina, condotti HVAC, cassette a soffitto o dispositivi portatili.

Ampio ingresso di tensione

Sono disponibili due versioni di alimentazione principale. La versione CC a bassa tensione funziona a 12 V o 24 V ed è adatta per veicoli, sistemi solari o apparecchiature alimentate a batteria. La versione CA accetta la tensione di rete standard e include un trasformatore isolato ad alta tensione. Entrambe le versioni includono protezione da sovracorrente e da cortocircuito.

Sensore opzionale e interfaccia di controllo

Il modulo può essere fornito con un semplice controllo on/off, oppure con un'interfaccia per sensori PM2.5, segnali di velocità della ventola o un controller di sistema. Ciò consente al dispositivo host di regolare l'intensità della purificazione in base alla qualità dell'aria in tempo reale. Può essere fornito anche un segnale di manutenzione per indicare quando è consigliabile il lavaggio del collettore.

Ambito di applicazione tipico

Il modulo ESP non è limitato a un singolo settore o tipo di installazione. Gli usi comuni includono:

• Purificatori d'aria residenziali:Integrazione in unità tower o desktop per camere da letto, soggiorni e camerette.
• Sistemi di aria fresca:Installato nei condotti di mandata o di ritorno per la ventilazione di tutta la casa.
• HVAC commerciale:Installato a posteriori in ventilconvettori, cassette a soffitto o unità di trattamento dell'aria in uffici, hotel e spazi commerciali.
• Trasporto pubblico:Adattato per la purificazione dell'aria nelle cabine di autobus, pullman e metropolitana con ingresso di alimentazione CC e design resistente alle vibrazioni.
• Attrezzature industriali e speciali:Utilizzato nell'estrazione dei fumi di saldatura, nello scarico del taglio laser o nel trattamento dell'aria nelle camere bianche elettroniche.
• Progetti OEM/ODM personalizzati:Il cliente può specificare le dimensioni del modulo, la tensione, il tipo di connettore e il materiale del collettore.

Per l'installazione domestica, il modulo è generalmente incorporato in un apparecchio finito anziché installato come unità esposta autonoma. DeFa può fornire sia il modulo nudo per uso OEM sia un kit completo con alloggiamento e ventola per l'integrazione diretta.

Installazione e manutenzione

Linee guida per l'integrazione

• Fornire un percorso del flusso d'aria attraverso il modulo con un'adeguata distribuzione uniforme sulla superficie del collettore.
• Assicurarsi che la sezione ad alta tensione sia chiusa e inaccessibile durante il funzionamento.
• Utilizzare l'orientamento di montaggio specificato per consentire alla polvere di depositarsi sulle piastre del collettore senza cadere negli altri componenti.
• Collegare l'alimentazione secondo lo schema elettrico e verificare la messa a terra se viene utilizzata una custodia metallica.

Pulizia del collettore

Le piastre collettori dovrebbero essere ispezionate periodicamente in base al carico di sostanze inquinanti. Nell'uso interno tipico, è sufficiente la pulizia ogni 1-3 mesi. Il collettore può essere rimosso e lavato con acqua tiepida e detergente delicato, quindi asciugato completamente prima di reinstallarlo. Potrebbe essere necessario sostituire i fili o gli aghi ionizzanti dopo un uso prolungato, a seconda delle condizioni operative.

Domande frequenti

Il modulo può essere utilizzato in un purificatore d'aria domestico?

SÌ. Il modulo può essere integrato in un purificatore d'aria residenziale o in un sistema di aria fresca. Rimuove polvere, PM2.5 e batteri con basso consumo energetico e bassa rumorosità. Per l'uso domestico, il modulo è normalmente integrato in un dispositivo completo con custodia di sicurezza e ventola.

Qual è la differenza tra la filtrazione ESP e quella HEPA?

I moduli ESP utilizzano un campo elettrico per catturare le particelle sulle piastre lavabili, mentre i filtri HEPA utilizzano fibre dense per intrappolare le particelle. I sistemi ESP hanno una minore resistenza al flusso d'aria e minori costi di sostituzione perché il collettore è riutilizzabile. I filtri HEPA possono raggiungere una maggiore efficienza a passaggio singolo per particelle molto fini, quindi alcuni progetti combinano entrambe le tecnologie per ottenere le massime prestazioni.

Il modulo genera ozono?

Durante il normale funzionamento, la scarica ad alta tensione può produrre una piccola quantità di ozono. Gli alimentatori DeFa sono sintonizzati per mantenere la produzione di ozono al di sotto dei limiti interni comunemente accettati. Se è necessario un controllo più rigoroso dell'ozono, è possibile applicare un catalizzatore per la riduzione dell'ozono o un'impostazione di potenza inferiore.

Il modulo può essere personalizzato per un prodotto specifico?

SÌ. È possibile personalizzare le dimensioni, la portata d'aria, la tensione di alimentazione, il materiale del collettore e il tipo di connettore. DeFa fornisce supporto tecnico per l'integrazione, inclusa la simulazione del flusso d'aria e i test di compatibilità elettrica.

Il modulo è sicuro per l'uso in spazi occupati?

La sezione ad alta tensione è completamente isolata e chiusa. Una volta integrati in un apparecchio finito, tutte le parti accessibili sono isolate dal circuito ad alta tensione. L'ingresso a bassa tensione comprende anche la protezione contro sovracorrente e cortocircuito.

Qual è la vita utile tipica del modulo?

Con una pulizia regolare del collettore, il modulo può funzionare per 8-10 anni o più. L'alimentatore ad alta tensione è progettato per il funzionamento continuo e le prestazioni di isolamento vengono testate prima della spedizione.

Background di ingegneria del produttore

Shengyuan Technology (marchio DeFa) è specializzata in alimentatori ad alta tensione, generazione di plasma e apparecchiature di purificazione ambientale. L'azienda ha fornito componenti e sistemi a clienti in Nord America, Europa e Asia. Per i moduli elettrostatici, Shengyuan applica la stessa tecnologia di controllo ad alta tensione utilizzata nel trattamento degli scarichi industriali, con modifiche per l'integrazione di prodotti residenziali e commerciali. I test interni includono il funzionamento continuo, la resistenza di isolamento e la verifica delle prestazioni con tensione di ingresso variabile.
