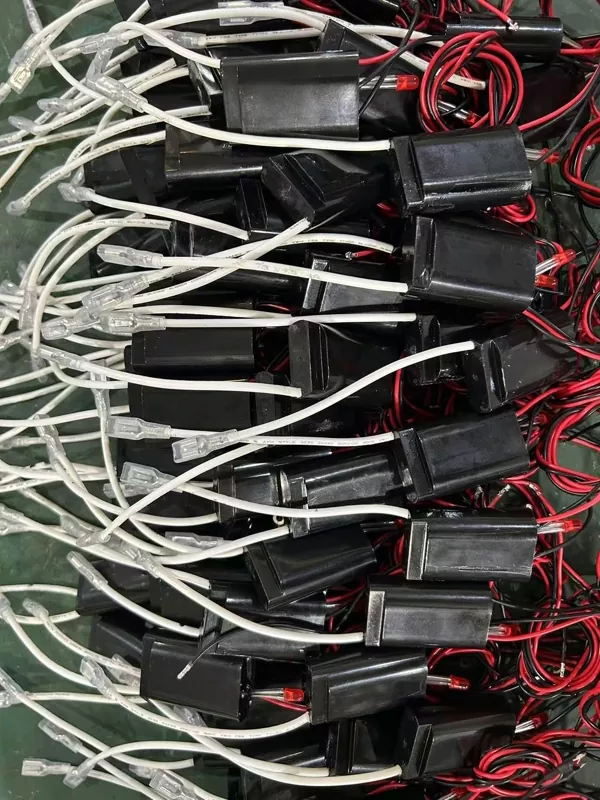

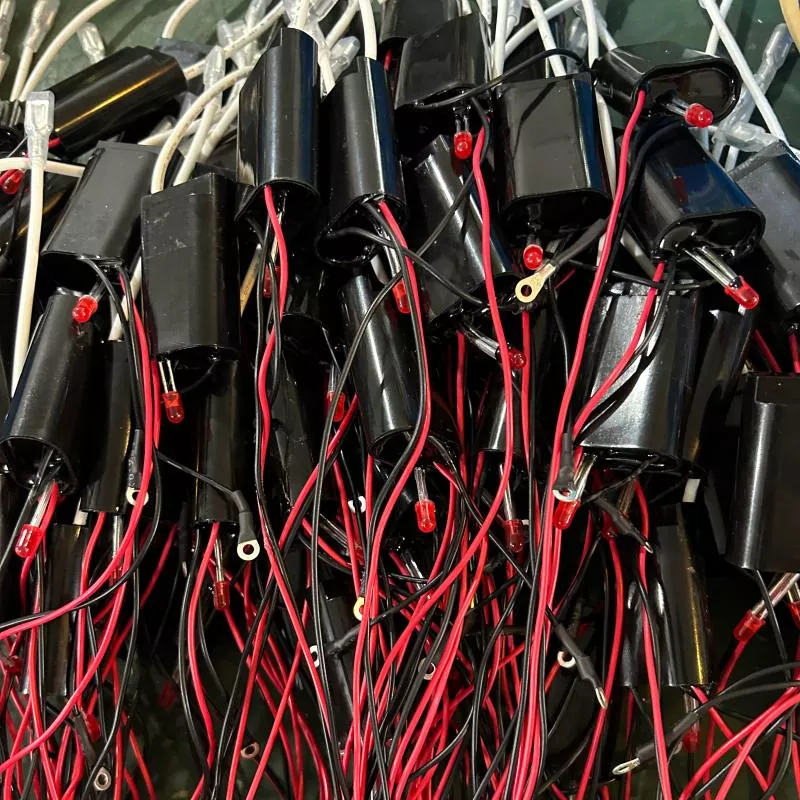

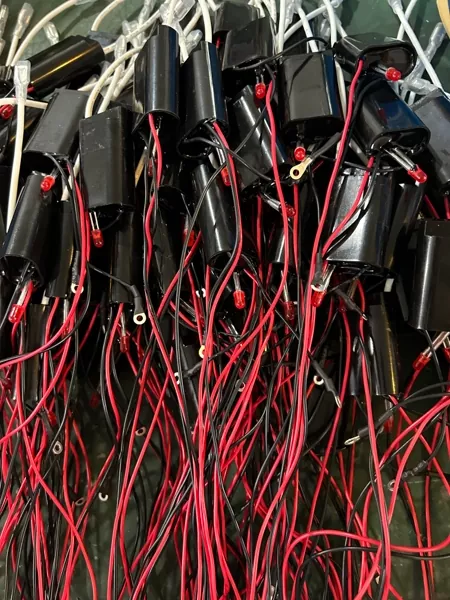

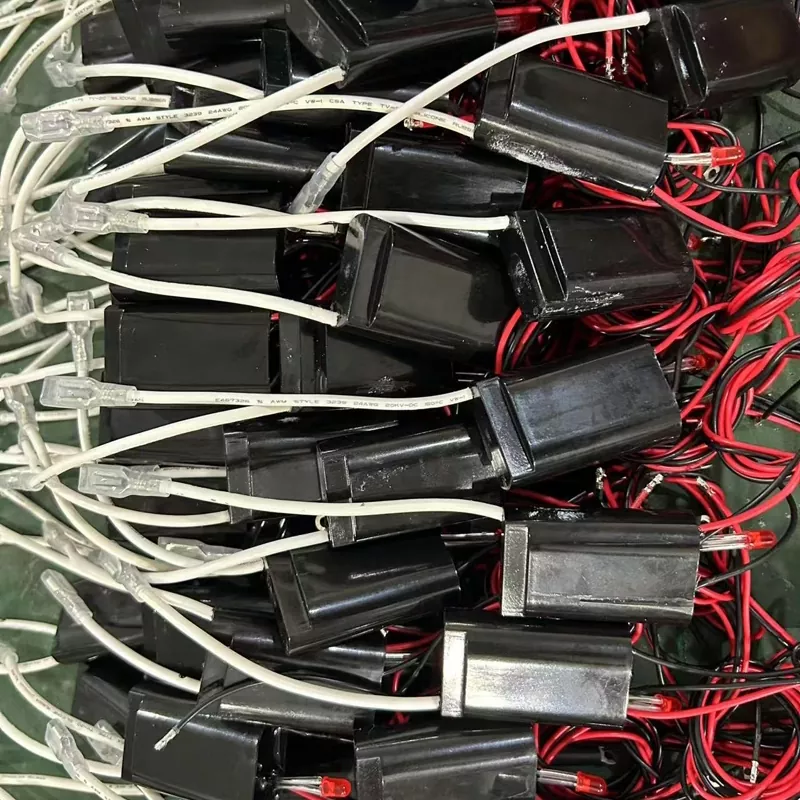

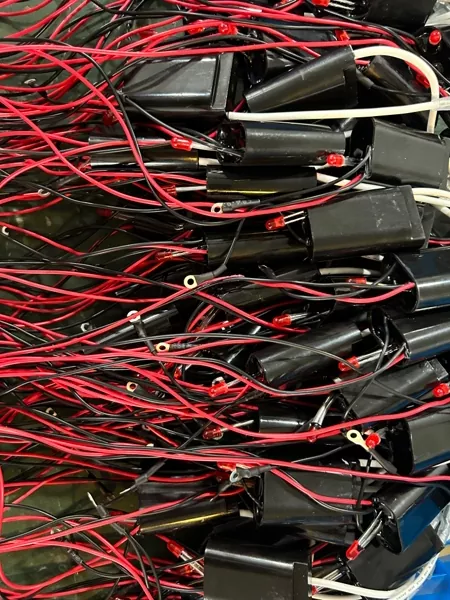

Modulo ad alta tensione CC

Il modulo ad alta tensione DeFa DC è un alimentatore compatto progettato per generare un'uscita stabile ad alta tensione per precipitazione elettrostatica, generazione di ioni negativi e applicazioni al plasma a bassa potenza. Il modulo viene anche definito modulo ESP, modulo di ioni negativi o generatore di alta tensione a seconda dell'uso previsto. È fornito da Shengyuan Technology con il marchio DeFa.

Con un ingombro di 51 × 32 × 19 mm e un consumo energetico nominale di 3 W, il modulo è destinato all'integrazione in purificatori d'aria, disinfettanti portatili, dispositivi medici e per il benessere e altre apparecchiature dove è richiesta una piccola fonte ad alta tensione. Le opzioni di ingresso coprono DC 5 V e DC 12 V, mentre la tensione di uscita è impostata nell'intervallo da 5 kV a 9 kV a seconda del modello specifico.

Parametri Elettrici e Meccanici

Come funziona il modulo

Il modulo converte una bassa tensione di ingresso CC in un'elevata tensione di uscita CC attraverso un trasformatore step-up e un circuito raddrizzatore. Un oscillatore integrato guida il lato primario del trasformatore e l'uscita viene raddrizzata per produrre un'alta tensione stabile. Il circuito è progettato per limitare la corrente in uscita a un livello sicuro, il che è importante per le applicazioni in cui l'alta tensione è esposta all'aria o utilizzata in prossimità del contatto umano.

Per le applicazioni con ioni negativi, il modulo è configurato per produrre una polarità di uscita negativa. Per la precipitazione elettrostatica, la stessa alta tensione viene applicata all'elettrodo di scarica e alla piastra collettrice. Nelle applicazioni al plasma, il modulo può pilotare una piccola cella di scarica a barriera dielettrica.

Considerazioni sull'integrazione

Dimensioni compatte

L'ingombro di 51 × 32 × 19 mm consente l'installazione all'interno di purificatori d'aria portatili, disinfettanti da scrivania, deodoranti per auto e dispositivi portatili. È possibile aggiungere fori di montaggio o cuscinetti biadesivi in ​​base al progetto del cliente.

Cablaggio di ingresso e uscita

Le connessioni di ingresso sono disponibili come connettori pin o cavi saldati. L'uscita ad alta tensione è fornita tramite un filo isolato in silicone per prevenire la formazione di archi elettrici e resistere alla flessione continua. È possibile specificare la lunghezza del cavo ad alta tensione.

Sicurezza e isolamento

Il modulo è incapsulato in un involucro ignifugo che protegge il circuito interno da polvere e umidità. L'uscita ad alta tensione è isolata dall'ingresso a bassa tensione. La corrente di uscita è intrinsecamente limitata, riducendo il rischio di scosse elettriche durante il normale funzionamento. Tuttavia, il modulo deve essere sempre racchiuso all'interno di un prodotto finito con isolamento adeguato attorno al terminale ad alta tensione.

EMC e rumore

La frequenza di commutazione è selezionata per ridurre al minimo il rumore udibile e le interferenze elettromagnetiche. Se necessario, per le applicazioni sensibili è possibile consigliare un filtro RC esterno o un cavo schermato.

Applicazioni tipiche

• Purificatori d'aria:Alimenta piastre precipitatrici elettrostatiche o generatori di ioni negativi in ​​unità residenziali e portatili.
• Dispositivi a ioni negativi:Utilizzato negli ionizzatori da tavolo, nei deodoranti per auto e nei prodotti per il benessere personale.
• Moduli al plasma:Aziona piccoli generatori di plasma per la rimozione degli odori e la disinfezione delle superfici.
• Medicina e sanità:Adatto per camere di disinfezione a bassa potenza, sistemi di aspirazione dentale e moduli di purificazione dell'aria da laboratorio.
• Accessori HVAC:Installati all'interno di ventilconvettori o ionizzatori da canale per il trattamento dell'aria in continuo.

Opzioni di personalizzazione

• Voltaggio in uscita:Fisso a 5 kV, 6 kV, 7 kV, 8 kV o 9 kV a seconda del modello. È possibile valutare i valori personalizzati.
• Voltaggio in ingresso:Standard 5 V CC o 12 V CC. Potrebbero essere disponibili altre tensioni per ordini di grandi quantità.
• Polarità:È possibile selezionare l'uscita negativa o positiva. L'uscita negativa è comune per le applicazioni di purificazione dell'aria.
• Lunghezza cavo e tipo di connettore:La lunghezza e la terminazione del cavo ad alta tensione possono essere personalizzate.
• Custodia e montaggio:Il modulo può essere fornito senza custodia per l'integrazione diretta del PCB o con flange di montaggio.

Affidabilità e test

Ogni modulo viene testato per la tensione di uscita, la corrente di ingresso e l'integrità dell'isolamento prima della spedizione. I test campione includono il funzionamento continuo a pieno carico per 48 ore e il ciclo termico tra -10°C e +60°C. Per applicazioni mediche o per volumi elevati, possono essere forniti rapporti di test aggiuntivi.

Domande frequenti

È possibile regolare la tensione di uscita durante il funzionamento?

No. La tensione di uscita è fissata in fabbrica in base al modello selezionato. Se fosse necessaria un'uscita variabile, sarebbe necessario un modulo diverso o un circuito di controllo esterno. Possiamo discutere soluzioni personalizzate per progetti di volume.

Come faccio a sapere quale tensione di uscita scegliere?

La tensione di uscita richiesta dipende dalla distanza tra gli elettrodi e dall'applicazione target. Per i generatori di ioni negativi, è comune da 5 kV a 7 kV. Per i precipitatori elettrostatici con spazi tra le piastre più ampi, potrebbero essere necessari da 8 kV a 9 kV. Il nostro team tecnico può fornire assistenza in base alla configurazione dell'elettrodo.

Questo modulo produce ozono?

Il modulo stesso non produce direttamente ozono. L'ozono può essere generato quando l'alta tensione viene applicata a un elettrodo affilato nell'aria, soprattutto a tensioni più elevate. Se il controllo dell'ozono è un problema, la tensione di uscita può essere mantenuta al di sotto di 6 kV oppure è possibile utilizzare un design diverso dell'elettrodo.

Il modulo è sicuro per l'uso negli elettrodomestici?

Il modulo è progettato con corrente di uscita limitata e isolamento incapsulato. Se installato all'interno di un apparecchio adeguatamente messo a terra, soddisfa i requisiti di sicurezza di bassa tensione per uso domestico. Tuttavia, il cablaggio dell'uscita ad alta tensione deve essere chiuso e non accessibile agli utenti.

Qual è la vita utile tipica del modulo?

In condizioni operative normali e nell'intervallo di temperatura specificato, il modulo ha una durata prevista di oltre 20.000 ore. I principali fattori di guasto sono la sovratensione in ingresso e il funzionamento continuo alla massima temperatura. Una corretta gestione termica nel dispositivo host migliora la longevità.

Posso ordinare un campione per la valutazione?

SÌ. Sono disponibili ordini di campioni per la prototipazione e il test. Fornire la tensione di ingresso, la tensione di uscita, la polarità e la lunghezza del cavo desiderate al momento dell'ordine.

Informazioni sulla tecnologia Shengyuan

Shengyuan Technology (marchio DeFa) sviluppa alimentatori ad alta tensione e sistemi di generazione del plasma da oltre 20 anni. L'azienda fornisce componenti e sistemi completi a produttori del Nord America, Europa e Asia. Il modulo ad alta tensione CC qui descritto si basa sulla stessa tecnologia di base utilizzata nelle apparecchiature di purificazione industriale più grandi, adattata per applicazioni compatte e rivolte al consumatore.
