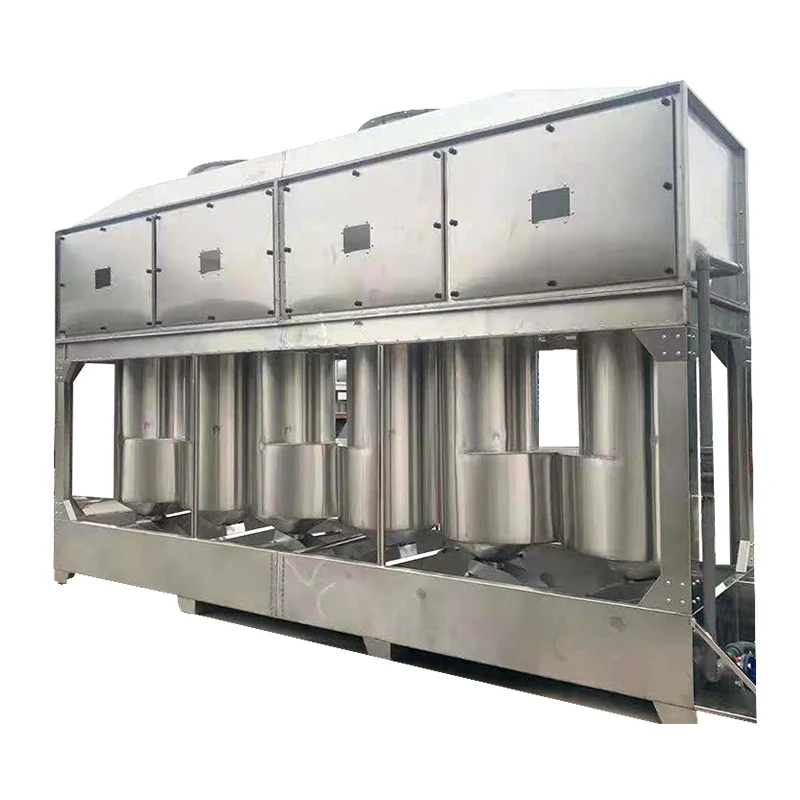

Torre di spruzzatura ibrida Cyclone

La Cyclone Hybrid Spray Tower è un dispositivo di trattamento dei gas di scarico umidi ad alta efficienza di nuova generazione che integra la tradizionale tecnologia di lavaggio a spruzzo con la tecnologia di separazione ibrida a ciclone. È progettato principalmente per il trattamento completo di gas di scarico industriali a base acida, particelle di polvere, fumi oleosi ed emissioni odorose.

A differenza delle torri di spruzzatura convenzionali che si basano esclusivamente sul lavaggio con acqua a stadio singolo, questa apparecchiatura raggiunge un'efficienza di purificazione notevolmente migliorata attraverso molteplici processi: turbolenza ciclonica ad alta velocità, spruzzatura atomizzata multistadio, sufficiente contatto gas-liquido e separazione per disidratazione ciclonica. È diventata l'attrezzatura principale per il pretrattamento dei gas di scarico industriali, la purificazione profonda a stadio intermedio e lo scarico conforme all'ambiente. Adattabile a condizioni di flusso d'aria elevato, alta concentrazione e gas di scarico misti complessi, è ampiamente utilizzato nella lavorazione di macchinari, nella produzione chimica, nella verniciatura, nell'elettronica, nei prodotti farmaceutici, nella stampa e nella tintura e nelle applicazioni di deodorizzazione municipale, risolvendo efficacemente i punti critici del settore come elevate concentrazioni di polvere, eccessive emissioni di gas acido-base, nebbia pesante e purificazione non conforme.

Principio di funzionamento

Caratterizzata da una struttura cilindrica verticale resistente alla corrosione, la torre di spruzzatura ibrida Cyclone offre un'eccellente resistenza agli acidi e agli alcali, protezione dalla corrosione e resistenza all'invecchiamento. Il suo processo di purificazione segue tre fasi sequenziali:

1. Pre-separazione del ciclone: ​​il gas di scarico entra tangenzialmente nella torre attraverso l'ingresso inferiore, formando un flusso d'aria turbolento rotante ad alta velocità sotto l'azione delle strutture di guida del ciclone. La forza centrifuga completa innanzitutto la separazione inerziale di grandi particelle di polvere, goccioline e impurità.

2. Lavaggio a spruzzo multifase: il flusso d'aria sale quindi attraverso più zone di spruzzo atomizzato. Un sistema di spruzzatura ad alta pressione atomizza l'acqua circolante in fini goccioline di nebbia che entrano in contatto completo controcorrente con il gas di scarico, assorbendo, neutralizzando e degradando gas acido-base, COV, fumo e molecole di odore.

3. Disidratazione e disappannamento ciclonico: infine, il gas passa attraverso un modulo di disidratazione e disappannamento ciclonico che intercetta il vapore acqueo e le goccioline. Il gas secco e pulito viene scaricato dalla sommità della torre in conformità con gli standard sulle emissioni.

Vantaggi fondamentali

Come versione aggiornata delle torri di spruzzatura tradizionali, la torre di spruzzatura ibrida Cyclone affronta i punti critici del settore, tra cui la bassa efficienza di purificazione, gli intasamenti frequenti, l'elevata resistenza all'aria, la scarsa adattabilità alle condizioni di lavoro e il forte trascinamento di nebbia. I suoi principali vantaggi competitivi rispetto alle apparecchiature di lavaggio convenzionali sono:

1. Purificazione ibrida a ciclone per un'efficienza di trattamento superiore

Le torri di spruzzatura tradizionali si basano esclusivamente sul lavaggio con acqua, con conseguenti tempi di permanenza del gas brevi e miscelazione gas-liquido non uniforme, con efficacia limitata per gas di scarico a concentrazione medio-alta. La torre di spruzzatura ibrida Cyclone è dotata di un'innovativa struttura di aspirazione dell'aria tangenziale che crea turbolenza rotazionale ad alta velocità, consentendo la separazione primaria del pretrattamento di particelle di grandi dimensioni attraverso la forza centrifuga.

La struttura a ciclone ad alta velocità estende efficacemente il tempo di permanenza del gas all'interno della torre. Combinato con un sistema di spruzzatura atomizzato multistrato ad alta densità che atomizza completamente il liquido di lavaggio circolante in una nebbia sottile, raggiunge un contatto completo e senza angoli morti tra il gas di scarico e la soluzione di lavaggio. Ciò garantisce un'efficienza di purificazione superiore al 95% per i gas di scarico acido-base e un'efficienza di rimozione stabile superiore al 90% per il particolato, gestendo facilmente condizioni complesse di gas di scarico misti e rispettando rigorosi standard sulle emissioni ambientali.

2. La struttura aperta senza imballaggio elimina intasamenti e ridimensionamenti

Le torri di spruzzatura convenzionali dipendono dagli strati di riempimento per aumentare l'area di contatto gas-liquido. Tuttavia, i pori dell'imballaggio assorbono facilmente le impurità della polvere e i contaminanti appiccicosi, causando accumulo di polvere, indurimento e incrostazione nel tempo. Ciò provoca una maggiore resistenza dell'aria, una riduzione del flusso d'aria e un guasto della purificazione, richiedendo frequenti arresti per lo smontaggio e la pulizia che interrompono la produzione e aumentano i costi di manutenzione.

La torre di spruzzatura ibrida ciclonica abbandona il design tradizionale dell'imballaggio a favore di una struttura ibrida ciclonica aperta senza pori facilmente ostruibili. Il flusso d'aria turbolento e il lavaggio continuo con acqua nebulizzata creano un effetto autopulente, con le impurità che cadono rapidamente nel serbatoio dell'acqua senza accumulo. Questa eccezionale resistenza all'intasamento, alle incrostazioni e alla contaminazione appiccicosa consente un funzionamento stabile a lungo termine in condizioni industriali difficili con elevati livelli di polvere, umidità e impurità, riducendo significativamente i guasti e i tempi di fermo delle apparecchiature.

3. Bassa resistenza dell'aria e produttività elevata per un funzionamento continuo ad alta efficienza energetica

Le tradizionali torri di spruzzatura a riempimento presentano un'elevata resistenza all'aria a causa di numerose strutture interne di ostruzione, che comportano un'attenuazione del flusso d'aria, un carico elevato della ventola e un aumento del consumo energetico. La torre di spruzzatura ibrida Cyclone è dotata di condotti dell'aria interni lisci e non ostruiti, senza strutture di blocco ridondanti, con conseguente resistenza complessiva del sistema estremamente bassa.

Mantiene la pressione dell'aria e la capacità di ventilazione originali della tubazione senza richiedere l'amplificazione della ventola, riducendo efficacemente il consumo energetico delle apparecchiature. Il sistema supporta 7 ore su 24 di funzionamento stabile e ininterrotto con flusso d'aria e prestazioni di purificazione costanti, adattandosi perfettamente ai requisiti di trattamento continuo e ad alto volume dei gas di scarico industriali, bilanciando allo stesso tempo l'efficienza di purificazione e il risparmio energetico.

4. La disidratazione ciclonica ad alta efficienza elimina il fumo bianco e la corrosione delle apparecchiature

Le apparecchiature di spruzzatura convenzionali spesso scaricano gas di scarico trascinati da grandi quantità di fini goccioline di nebbia, causando emissioni di fumo bianco ed vapore acqueo che influiscono sull'ambiente della fabbrica. Ciò porta anche all'accumulo di acqua nelle tubazioni, alla corrosione dovuta all'umidità dei ventilatori e al trascinamento secondario di polvere, riducendo la durata dell'intero sistema dei gas di scarico.

La torre di nebulizzazione ibrida Cyclone è dotata di un modulo dedicato di disidratazione e disappannamento ciclonico nella parte superiore che intercetta con precisione le goccioline di nebbia fine e l'umidità residua, ottenendo una separazione completa gas-acqua. Il gas emesso è secco e pulito, eliminando alla fonte il fumo bianco e il trascinamento di vapore acqueo. Ciò protegge efficacemente le tubazioni a valle, i ventilatori e altre apparecchiature di supporto, riducendo i danni da corrosione e prolungando la durata dell'intero sistema di purificazione.

5. Resistente alla corrosione, facile da mantenere con eccellenti prestazioni in termini di costi

Costruita con un processo integrato di formatura del mobile resistente alla corrosione, l'apparecchiatura offre eccellente resistenza agli acidi e agli alcali, protezione dalla corrosione, resistenza all'invecchiamento e tolleranza alle alte temperature, adattandosi a varie condizioni corrosive di trattamento dei gas di scarico. La sua struttura robusta si traduce in tassi di guasto estremamente bassi.

Il design semplice e compatto facilita lo smontaggio e la manutenzione. Il sistema di circolazione dell'acqua può essere riutilizzato, con una perdita minima di materiali di consumo e senza necessità di frequenti guarnizioni o sostituzioni dell'elemento filtrante, con un notevole risparmio sui costi di manutenzione di materiali e manodopera. Compatibile sia con i nuovi progetti di protezione ambientale industriale che con il retrofit di vecchie apparecchiature di spruzzatura, offre ampia adattabilità e rapida implementazione, garantendo un funzionamento stabile e conforme a lungo termine con un'unica installazione.

Scenari applicativi primari

· Lavorazione meccanica: trattamento di polveri di molatura, fumi di olio da taglio e fumi di saldatura

· Produzione chimica: neutralizzazione dei gas di scarico acido-base e assorbimento degli odori chimici

· Verniciatura e rivestimento: pretrattamento delle nebbie di vernice e dei gas di scarico organici

· Industria elettronica: rimozione dei fumi di saldatura e dei vapori dei detergenti chimici

· Farmaceutico: Trattamento degli odori di fermentazione e delle emissioni di solventi

· Stampa e Tintura: Rimozione degli odori dell'inchiostro e delle emissioni ausiliarie della tintura

· Deodorizzazione municipale: controllo degli odori nelle stazioni di raccolta dei rifiuti, negli impianti di trattamento delle acque reflue e nei bagni pubblici

Conclusione

La torre di spruzzatura ibrida Cyclone rappresenta un progresso significativo nella tecnologia di trattamento dei gas di scarico umidi, affrontando efficacemente i limiti delle torri di spruzzatura tradizionali. Con i suoi principali vantaggi di purificazione ibrida a ciclone, design anti-intasamento senza impaccamenti, basso consumo energetico, disidratazione efficiente e facile manutenzione, è diventata la soluzione preferita per il trattamento completo di gas di scarico a base acida industriale, fumo di polvere e odori COV.

Con il continuo rafforzamento delle normative ambientali, la Cyclone Hybrid Spray Tower fornisce alle aziende una soluzione affidabile, economica e conforme per il trattamento dei gas di scarico, supportando lo sviluppo industriale sostenibile e garantendo nel contempo il rispetto dei requisiti di protezione ambientale.
