Serranda di controllo del volume dell'aria rotonda

Le serrande di controllo della portata d'aria rotonde DeFa vengono utilizzate per regolare il flusso d'aria nei sistemi di condotti circolari. La gamma di prodotti comprende versioni ad azionamento manuale e versioni motorizzate con attuatori elettrici. Possono essere prodotti diametri nominali da Φ100 a Φ2000. I materiali standard del corpo includono acciaio al carbonio e acciaio inossidabile. Questi ammortizzatori sono forniti da Shengyuan Technology con il marchio DeFa, un produttore con oltre 20 anni di esperienza in apparecchiature di controllo ambientale e sistemi di alimentazione ad alta tensione.

Le serrande sono adatte per sistemi di ventilazione, condizionamento dell'aria e aria di processo in cui è richiesto il bilanciamento del flusso d'aria o il controllo di zona. Sono disponibili sia dimensioni standard che dimensioni personalizzate. Il design si concentra su un movimento affidabile della lama, basse perdite in posizione chiusa e compatibilità con i comuni segnali di controllo degli attuatori.

Parametri tecnici

Modalità di controllo

Funzionamento manuale

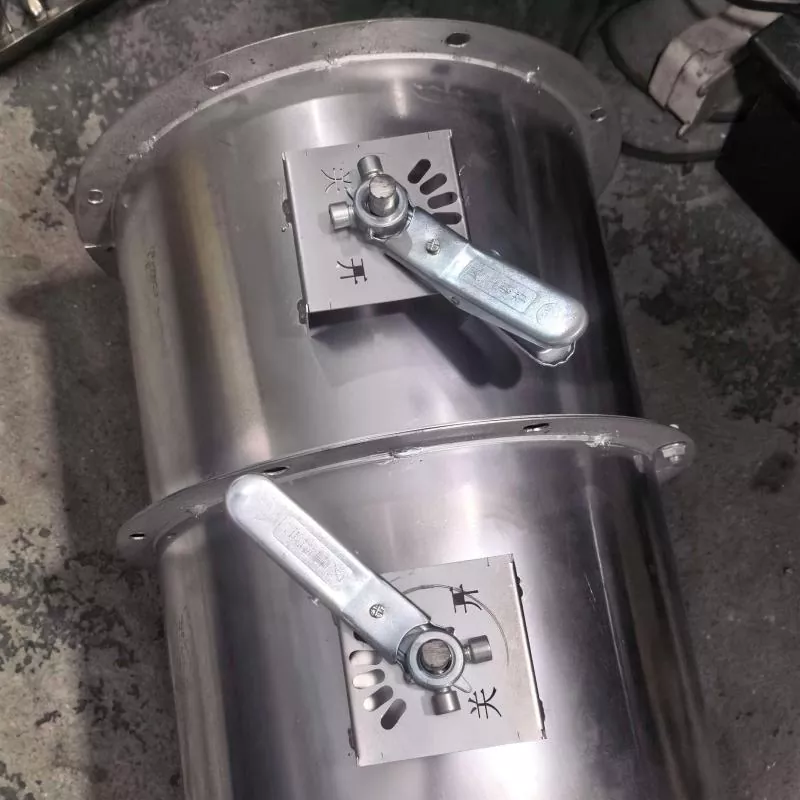

La versione manuale è dotata di maniglia a quadrante con chiusura o volantino. La posizione della maniglia indica l'angolazione della lama e può essere fissata dopo la regolazione. Questo tipo viene comunemente utilizzato durante la messa in servizio del sistema per bilanciare i condotti di derivazione. Non è necessaria alcuna alimentazione esterna.

Funzionamento motorizzato

La versione motorizzata utilizza un attuatore elettrico montato sull'albero della serranda. L'attuatore può essere controllato da un sistema di gestione dell'edificio o da un controller ambientale. Gli attuatori modulanti accettano segnali da 0-10 V o 4-20 mA per la regolazione continua. Sono disponibili attuatori a due posizioni per operazioni di apertura e chiusura semplici.

Combinata manuale e motorizzata

Alcune configurazioni consentono sia l'intervento manuale che l'attuazione elettrica. Una funzione di esclusione manuale sull'attuatore consente il funzionamento locale durante la manutenzione o in caso di interruzione dell'alimentazione. Questa opzione combinata è utile per la messa in servizio e la regolazione di emergenza.

Dettagli costruttivi

Il corpo della serranda è formato da lamiera di acciaio laminato o acciaio inox, con sezione circolare adattata al condotto. Per diametri fino a circa Φ300 mm, è tipica una singola lama a farfalla. Per diametri maggiori, vengono utilizzate disposizioni multi-pala con movimento delle pale contrapposte o parallele per mantenere una modulazione uniforme del flusso d'aria.

Gli alberi delle pale sono supportati da cuscinetti autolubrificanti. Le guarnizioni sul bordo della pala e gli arresti interni riducono le perdite d'aria quando la serranda è chiusa. La superficie esterna può essere zincata, verniciata o lasciata in acciaio inossidabile naturale a seconda delle esigenze ambientali.

Selezione dei materiali

• Acciaio al carbonio:Adatto per ventilazione generale e condizionamento dell'aria. Le finiture zincate o verniciate a polvere forniscono una resistenza alla corrosione di base per uso interno.
• Acciaio inossidabile 304:Consigliato per ambienti umidi, come piscine, cucine ed edifici costieri.
• Acciaio inossidabile 316:Utilizzato nello scarico dei fumi chimici, nella ventilazione di laboratorio e in altre applicazioni con gas corrosivi.

Note di installazione

• Installare la serranda in una sezione di condotto diritta. Un tratto rettilineo di 2 o 3 diametri di condotto a monte e a valle migliora la misurazione del flusso e la precisione del controllo.
• Per gli ammortizzatori manuali, assicurarsi che la maniglia sia accessibile per la regolazione e che la scala di posizione sia visibile.
• Per le serrande motorizzate, verificare che il senso di rotazione dell'attuatore corrisponda al segnale di controllo prima di chiudere il condotto.
• Utilizzare connessioni flessibili laddove è richiesto l'isolamento dalle vibrazioni.
• Per i modelli flangiati, serrare i bulloni in modo uniforme per evitare la distorsione del corpo.

Manutenzione

• Ogni 3 mesi:Controllare che le lame si muovano liberamente senza incepparsi. Rimuovere la polvere dai bordi delle lame e dalle guarnizioni.
• Ogni 6 mesi:Ispezionare i cuscinetti per verificare l'usura e verificare che il feedback della posizione dell'attuatore corrisponda all'angolo effettivo della lama.
• Annualmente:Per le versioni motorizzate, testare la corsa completa e la funzione fail-safe, se applicabile. Sostituire le guarnizioni usurate o le parti corrose.

Domande frequenti

È possibile aggiornare la serranda da manuale a motorizzata in un secondo momento?

In molti casi, sì. L'albero della serranda può accettare un attuatore elettrico se viene aggiunta una staffa di montaggio. Tuttavia è meglio specificare la versione motorizzata al momento dell'ordine poiché la lunghezza dell'albero e la coppia richiesta potrebbero differire. Il nostro team può consigliare le opzioni di retrofit.

Quale diametro dovrebbe essere scelto per un dato flusso d'aria?

Il diametro deve corrispondere alla dimensione del condotto e alla velocità dell'aria di progetto. Una velocità di progettazione tipica per i condotti di ventilazione è compresa tra 4 e 8 m/s. In base a ciò è possibile calcolare il diametro. Se fornisci il volume e la pressione del flusso d'aria, possiamo aiutarti a confermare la dimensione appropriata della serranda.

Quale coppia dell'attuatore è richiesta?

La coppia dell'attuatore dipende dall'area della serranda, dal tipo di pala e dalla pressione differenziale. Per diametri piccoli fino a Φ300 mm, di solito sono sufficienti 5 Nm. Per diametri maggiori o differenziali di pressione elevati, potrebbero essere necessari da 10 Nm a 20 Nm o più. Possiamo consigliare un attuatore adatto in base alle vostre condizioni.

La serranda è adatta per l'installazione esterna?

Sì, se vengono selezionati il ​​materiale e la protezione dell'attuatore adeguati. Per l'uso esterno sono consigliati il ​​corpo in acciaio inossidabile e l'attuatore IP54 o superiore. Si consiglia inoltre una protezione dalle intemperie sopra l'attuatore.

La serranda garantisce una chiusura ermetica?

La classe di perdita standard non è a tenuta di bolle. Per la maggior parte delle applicazioni di bilanciamento della ventilazione, la Classe 1 o 2 è sufficiente. Se è necessaria una chiusura più stretta, è possibile fornire guarnizioni e design delle pale speciali, ma le prestazioni completamente ermetiche sono limitate dal design delle pale circolari.

Quali informazioni sono necessarie per un preventivo?

Fornire il diametro, il materiale, la modalità di controllo (manuale o motorizzata), la tensione dell'attuatore e il tipo di segnale ed eventuali requisiti speciali come lo standard della flangia o la finitura superficiale. Questo ci permette di preparare un'offerta accurata.

Informazioni sulla tecnologia Shengyuan

Shengyuan Technology (marchio DeFa) ha oltre 20 anni di esperienza nella produzione di componenti di controllo ambientale e sistemi ad alta tensione per la purificazione dell'aria. L'azienda serve clienti in Nord America, Europa e Asia. Le serrande rotonde per il controllo del volume dell'aria sono prodotte con lo stesso approccio di gestione della qualità utilizzato per i nostri prodotti elettronici, inclusi controlli dimensionali, tracciabilità dei materiali e test funzionali dell'attuatore prima della spedizione.
