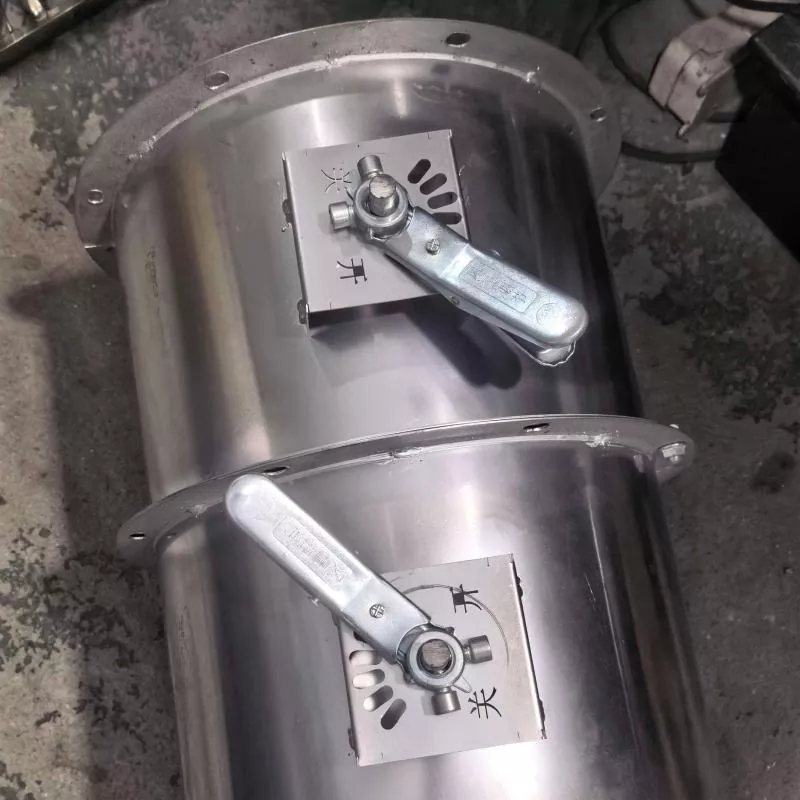

Serranda di controllo della ventilazione

Le serrande di ventilazione DeFa vengono utilizzate per gestire il flusso d'aria nei sistemi HVAC, nelle camere bianche, nella ventilazione dei processi industriali e nel trattamento dell'aria in tunnel o metropolitane. La gamma di prodotti comprende serrande di controllo motorizzate, serrande di bilanciamento manuale, serrande di intercettazione pneumatiche e serrande tagliafuoco/tagliafumo. Gli ammortizzatori sono prodotti da Shengyuan Technology (marchio DeFa), che vanta oltre 20 anni di esperienza nelle apparecchiature di controllo ambientale e nei sistemi elettronici ad alta tensione.

Possono essere fornite misure standard e personalizzate. La selezione del materiale, il tipo di attuatore, il segnale di controllo e la classe di perdita vengono configurati in base ai requisiti del sistema di condotti. Nelle sezioni successive vengono delineati i principali dati tecnici, i dettagli costruttivi, i punti di scelta e i consigli di manutenzione.

Dati tecnici

Dettagli costruttivi

Telaio e lame

Il telaio è realizzato in acciaio zincato o acciaio inox con attacco flangiato o ad incastro. Le lame sono profilate per garantire rigidità e sono disponibili in disposizioni a lama singola o multilama. Per ambienti corrosivi, è possibile specificare acciaio inossidabile 316 o acciaio zincato con rivestimento epossidico.

Guarnizioni e cuscinetti

Le guarnizioni del bordo della lama e le guarnizioni del telaio riducono le perdite in posizione chiusa. Cuscinetti in nylon o bronzo supportano gli alberi delle lame. Questi cuscinetti sono selezionati per fornire un basso attrito senza la necessità di una lubrificazione regolare.

Montaggio dell'attuatore

Gli attuatori elettrici e pneumatici sono montati sull'albero della serranda con un morsetto universale o un accoppiamento diretto. Gli attuatori con ritorno a molla vengono utilizzati laddove la serranda deve raggiungere una posizione sicura in caso di perdita di potenza. Il cablaggio dell'attuatore e l'indicatore di posizione rimangono accessibili dopo l'installazione.

Linee guida per la selezione

Quando si seleziona una serranda, è necessario considerare i seguenti punti:

• Funzione di controllo:Per modulare il flusso d'aria, scegli una serranda a basse perdite con un segnale di controllo analogico. Per un semplice isolamento è sufficiente una serranda a due posizioni con attuatore di apertura/chiusura.
• Pressione nel condotto:Lo spessore della pala della serranda e dell'albero deve corrispondere alla pressione statica nel condotto. I sistemi a pressione più elevata richiedono una costruzione rinforzata.
• Requisito di perdita:Applicazioni come camere bianche o laboratori spesso richiedono perdite di Classe 0 o 1. I sistemi di comfort generale possono utilizzare la Classe 2 o 3.
• Condizioni ambientali:Le installazioni esterne richiedono attuatori resistenti alle intemperie e materiali resistenti alla corrosione. I condotti di scarico della cucina o dei fumi chimici potrebbero richiedere una struttura in acciaio inossidabile.
• Sicurezza antincendio:Se il condotto attraversa una parete tagliafuoco, è necessario selezionare e installare una serranda tagliafuoco certificata secondo la normativa locale.

Garanzia di qualità e test

Gli ammortizzatori DeFa sono prodotti secondo un sistema di gestione della qualità documentato. Ogni lotto viene controllato per quanto riguarda l'allineamento delle pale, l'integrità delle guarnizioni e il funzionamento dell'attuatore. Le prove di tenuta vengono eseguite su base campione secondo la norma EN 1751 o GB/T 14294. Le serrande tagliafuoco vengono testate in laboratori approvati e fornite con i relativi rapporti di prova.

Per progetti che richiedono documentazione aggiuntiva, possiamo fornire certificati dei materiali, registrazioni dei test del ciclo degli attuatori e rapporti sui test di accettazione in fabbrica.

Note di installazione

• Montare la serranda in una sezione di condotto diritta. Un tratto rettilineo di almeno 2 o 3 diametri di condotto prima e dopo la serranda riduce la turbolenza e migliora la precisione del controllo.
• Per le serrande tagliafuoco, seguire l'orientamento di installazione riportato sull'etichetta e sigillare lo spazio anulare con materiale ignifugo approvato.
• Verificare che la direzione di rotazione dell'attuatore corrisponda al segnale di controllo. Se si utilizzano più serrande, impostare gli indirizzi e gli intervalli del segnale prima dell'avvio del sistema.
• Prevedere un pannello di accesso vicino alla serranda per consentire l'ispezione e la sostituzione dell'attuatore senza tagliare il condotto.

Manutenzione e risoluzione dei problemi

Controlli di routine

• Ogni mese: ispezionare visivamente le lame e le guarnizioni per individuare eventuali accumuli di polvere o corpi estranei.
• Ogni trimestre: eseguire un ciclo completo della serranda e verificare che il feedback della posizione corrisponda all'angolo effettivo della pala.
• Ogni anno: testare il funzionamento di sicurezza delle serrande tagliafuoco/tagliafumo e sostituire eventuali guarnizioni usurate o batterie degli attuatori.

Difetti comuni

• La serranda non risponde al segnale di controllo:Controllare il cablaggio, l'alimentazione dell'attuatore e la polarità del segnale. Se l'attuatore riceve un segnale ma non si muove, la coppia potrebbe essere insufficiente a causa della pressione del condotto o del grippaggio della pala.
• Perdita d'aria in posizione chiusa:Ispezionare le guarnizioni del bordo della lama per usura o disallineamento. Se necessario, regolare i fermi della lama.
• Rumore di funzionamento eccessivo:Verificare la presenza di lame allentate, cuscinetti usurati o vibrazioni del condotto. Stringere i giunti dell'albero e aggiungere rinforzi del condotto, se necessario.

Domande frequenti

Posso avere una serranda di dimensioni non standard?

SÌ. Le dimensioni personalizzate vengono prodotte per adattarsi alle dimensioni dei condotti non standard. Fornire la dimensione di apertura, il tipo di flangia e la classe di perdita richiesta per un preventivo accurato.

Qual è la differenza tra serrande ad alette contrapposte e ad alette parallele?

Gli smorzatori a pale contrapposte ruotano le pale adiacenti in direzioni opposte, fornendo una caratteristica del flusso d'aria più lineare. Sono preferiti per il controllo modulante. Gli ammortizzatori a pale parallele muovono tutte le pale nella stessa direzione e sono utilizzati principalmente per il servizio di apertura/chiusura o a due posizioni.

Fornite serrande con attuatori ad azione rapida per sistemi di sicurezza?

SÌ. Gli attuatori elettrici con ritorno a molla e gli attuatori pneumatici con valvole di scarico rapido possono raggiungere tempi di chiusura di pochi secondi. Questi sono spesso specificati per il controllo del fumo o l'isolamento di emergenza.

È possibile utilizzare la serranda in un ambiente ad elevata umidità?

La struttura in acciaio inossidabile o acciaio zincato rivestito con protezione dell'attuatore IP54 o superiore è adatta per aree ad elevata umidità come piscine o installazioni costiere. Dovrebbero essere selezionati anche cuscinetti e guarnizioni sigillati.

Quali documenti vengono forniti con le serrande tagliafuoco?

Le serrande tagliafuoco certificate includono il rapporto di prova, il certificato di conformità e le istruzioni di installazione. I documenti specifici dipendono dallo standard di certificazione richiesto, come GB, EN o UL.

A proposito di DeFa

DeFa è il marchio di prodotto di Shengyuan Technology, un produttore specializzato in hardware di controllo ambientale e sistemi elettronici ad alta tensione. I prodotti di smorzamento dell'azienda beneficiano della stessa disciplina ingegneristica applicata alle apparecchiature di alimentazione e purificazione, con attenzione alla selezione dei materiali, alle tolleranze e all'affidabilità a lungo termine.
