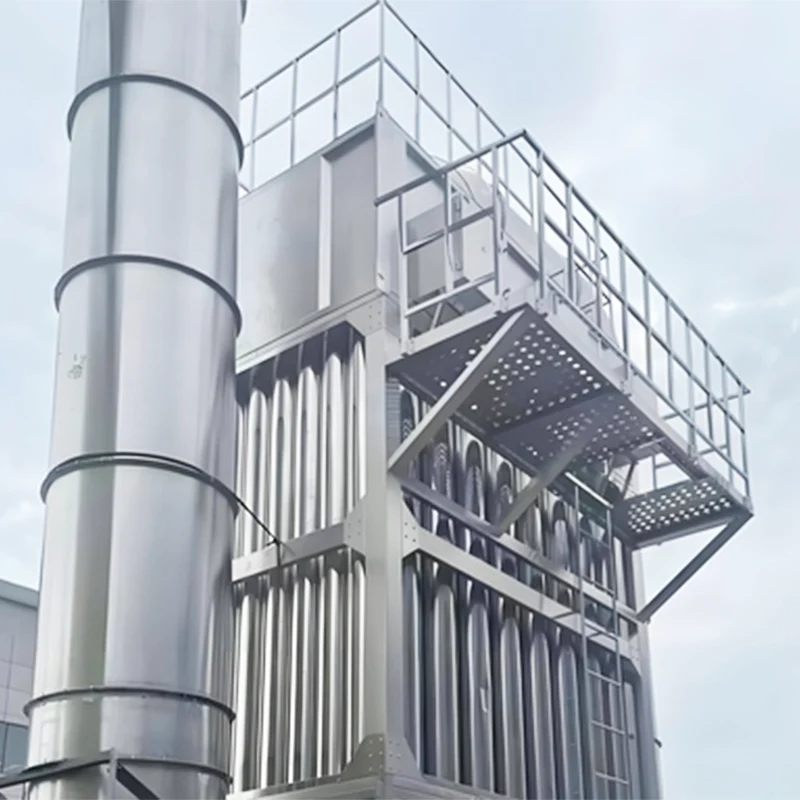

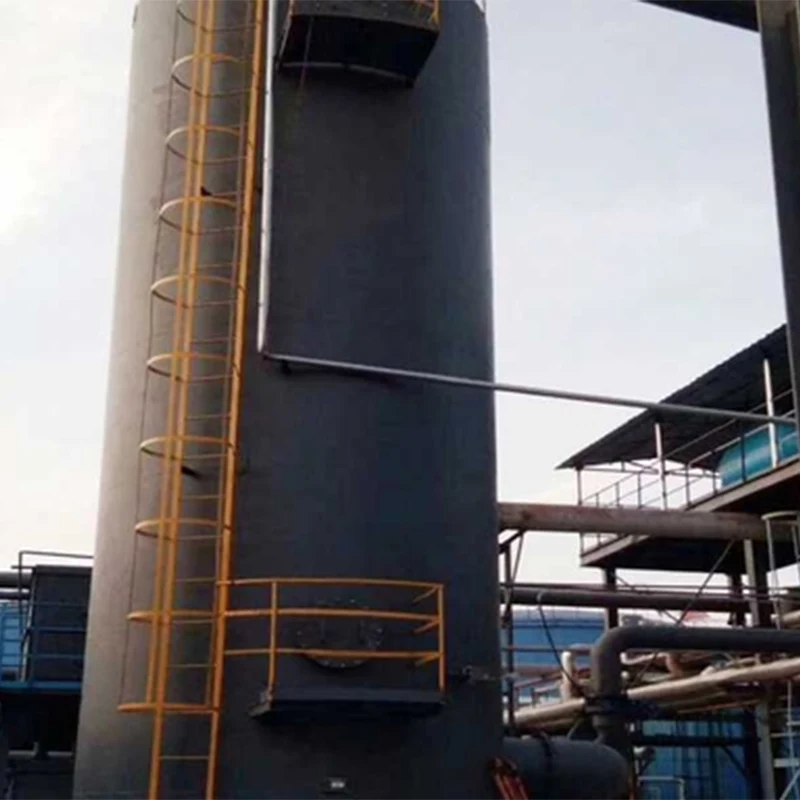

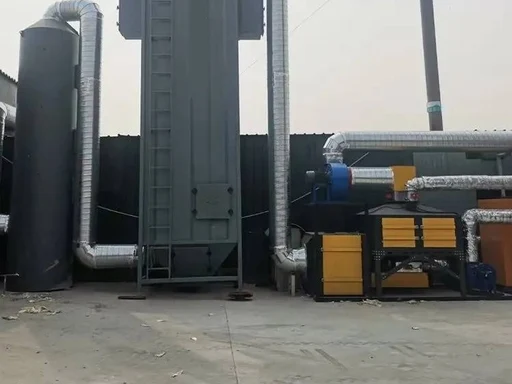

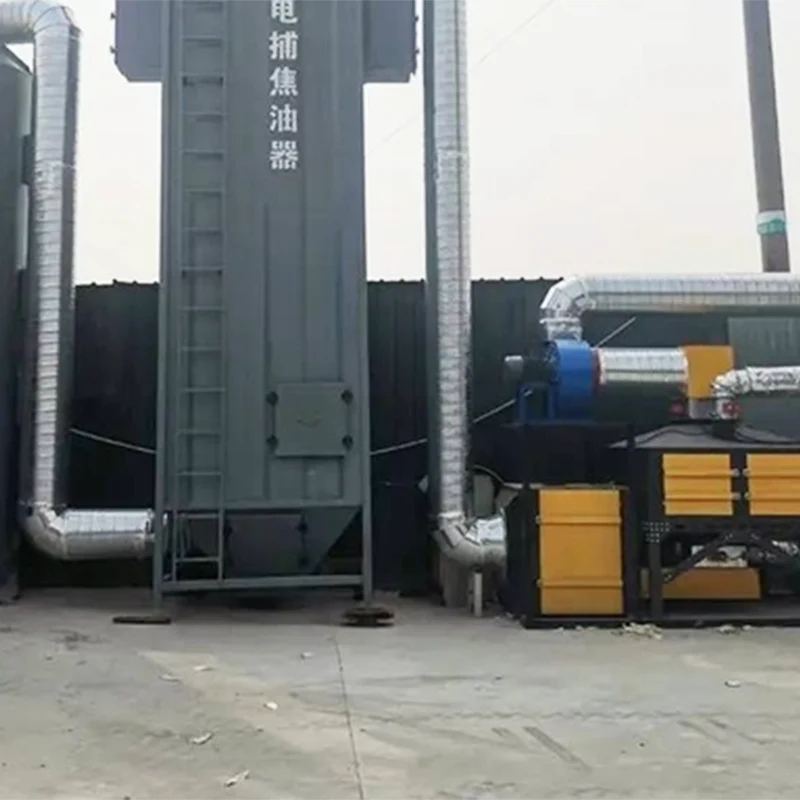

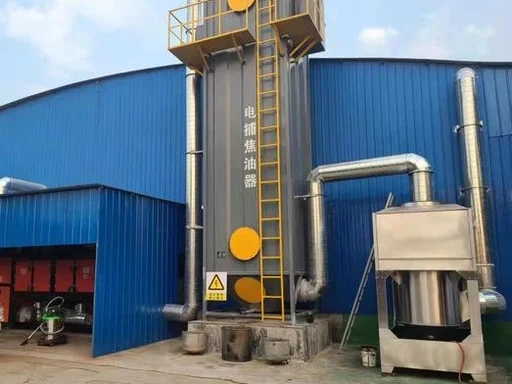

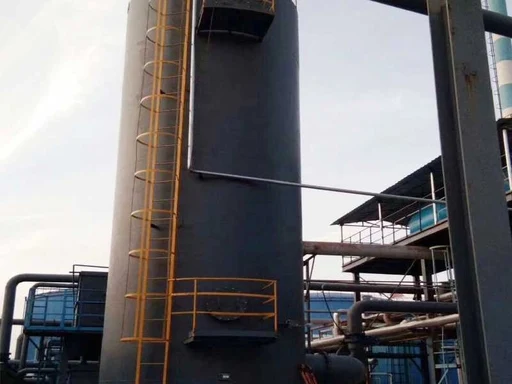

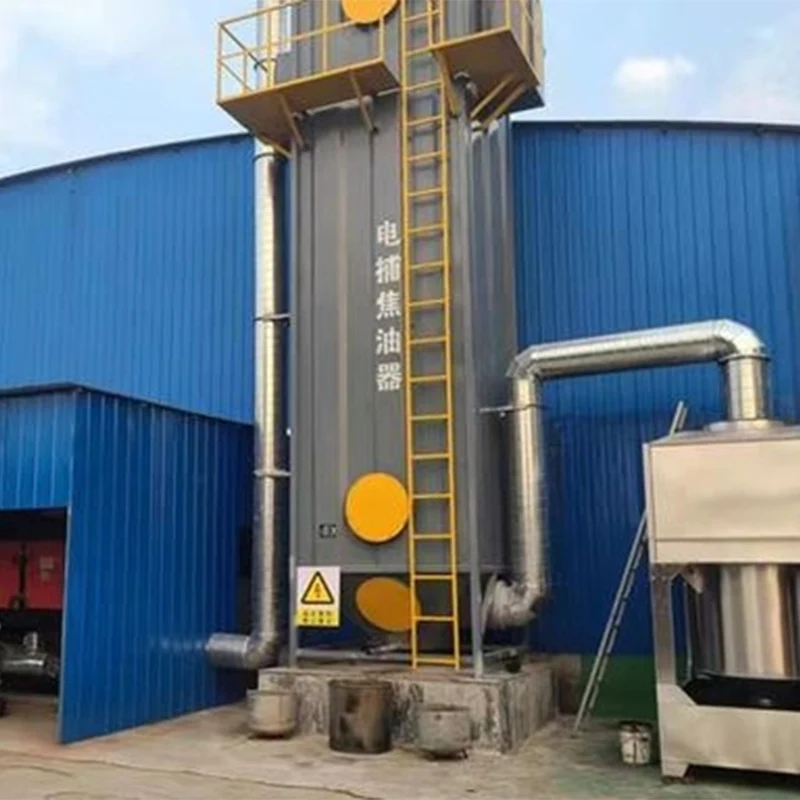

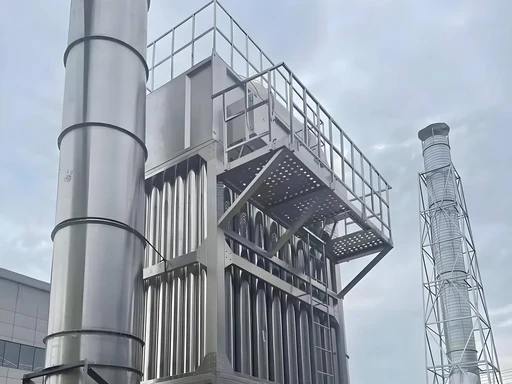

Precipitatore elettrostatico

Il precipitatore elettrostatico (ESP) è un dispositivo di purificazione del nucleo che separa goccioline di catrame, polveri sottili, nebbia d'olio e nerofumo dai gas di scarico tramite campi elettrostatici CC ad alta tensione. Dotato di elevata efficienza di rimozione del catrame, bassa resistenza al flusso d'aria, resistenza alle alte temperature e materiali catturati riciclabili, è ampiamente utilizzato per il trattamento di gas di scarico carichi di catrame ad alta viscosità nei settori della cokeria, dei prodotti chimici del carbone, della forgiatura a caldo, delle caldaie a biomassa, dell'asfalto, della gomma e della produzione di carbonio.

1. Principio di funzionamento fondamentale (adsorbimento elettrostatico ad alta tensione)

Il processo di purificazione segue cinque fasi:Ionizzazione del campo elettrico → Carica di goccioline → Migrazione direzionale → Adsorbimento e raccolta → Drenaggio dell'olio per gravità.

1. Scarica a corona e ionizzazione: l'armadio di controllo ad alta tensione emette un'alta tensione CC negativa da 40–80 kV agli elettrodi a corona (catodi), formando un forte campo elettrico con elettrodi collettori messi a terra (anodi). L'aria all'interno del campo viene ionizzata in elettroni massicci e ioni negativi per creare una zona corona.

2. Carica di goccioline: il gas di scarico contenente goccioline di catrame (0,1–100 μm), nebbia d'olio e polvere entra dal fondo. Le particelle di catrame e nebbia assorbono ioni negativi e si caricano negativamente mentre attraversano il campo elettrico.

3. Migrazione direzionale: guidate dalla forza del campo elettrico, le goccioline cariche si muovono rapidamente verso gli elettrodi di raccolta messi a terra.

4. Adsorbimento e raccolta: le goccioline aderiscono alla superficie dell'elettrodo e rilasciano cariche elettriche. Quando il catrame accumulato raggiunge un certo spessore, scorre per gravità nella coppa dell'olio sul fondo per essere raccolto e riciclato.

5. Scarico del gas pulito: il gas purificato esce dall'alto e fluisce nei successivi sistemi di desolforazione, denitrificazione o ventilazione.

2. Principali tipi strutturali (classificati in base agli elettrodi collettori)

2.1 Tipo a nido d'ape (mainstream, ad alta efficienza e layout compatto)

· Elettrodo di raccolta: fasci tubieri regolari a nido d'ape esagonali con tubazioni parallele per una distribuzione uniforme del flusso d'aria.

· Elettrodo corona: fili a punta o fili di acciaio installati al centro di ciascun tubo a nido d'ape.

· Vantaggi: efficienza di rimozione ≥99,5%, bassa resistenza (50–150 Pa), grande capacità di gestione del gas e struttura compatta. Ideale per officine di stampaggio a caldo, caldaie a biomassa e cokerie di piccole e medie dimensioni.

2.2 Tipo tubolare (grande capacità e facile manutenzione)

· Elettrodo di raccolta: tubi tondi in acciaio con diametro interno di 200–300 mm.

· Elettrodo corona: filo catodico sospeso fissato tramite ganci superiori e inferiori all'interno di ciascun tubo.

· Vantaggi: Resiste a temperature fino a 250°C, anti-intasamento e facile pulizia dalla cenere, adatto per grandi flussi di gas. Utilizzato principalmente in grandi impianti di cokeria e nel trattamento dei gas di altoforno.

2.3 Tipo a cilindro concentrico (obsoleto, portata bassa, usato raramente)

· Elettrodo di raccolta: manicotti concentrici interni ed esterni con filo catodico montato al centro.

· Pro: Struttura semplice e investimento iniziale basso.

· Contro: bassa efficienza di purificazione, ingombro elevato e capacità di elaborazione limitata. Gradualmente eliminato e sostituito dal tipo a nido d'ape.

3. Vantaggi principali

1. Efficienza di rimozione del catrame estremamente elevata: tasso di rimozione del catrame e della nebbia d'olio ≥99,5%, con concentrazione di catrame in uscita controllata inferiore a 10 mg/m³. Cattura efficacemente goccioline fini fino a 0,1 μm, superando le prestazioni delle apparecchiature meccaniche per la rimozione dell'olio come i separatori a ciclone e gli schermi filtranti.

2. Bassa resistenza e risparmio energetico: la resistenza dell'aria è di soli 50–150 Pa, riducendo il consumo energetico della ventola del 30%–50% rispetto ai filtri a maniche e agli scrubber, perfettamente adatti per il funzionamento continuo a lungo termine.

3. Resistenza alle alte temperature per condizioni difficili: funziona stabilmente a 80–220°C in modo continuo e resiste a temperature transitorie fino a 250°C, adattandosi ai fumi d'olio ad alta temperatura derivanti dalla forgiatura a caldo, al gas di catrame ad alta umidità proveniente da combustibili da biomassa e al gas di cokeria grezzo.

4. Antivegetativa e facile manutenzione: nessun mezzo filtrante che si intasa. Il catrame catturato fuoriesce automaticamente senza frequenti sostituzioni dei materiali di consumo. La pulizia ordinaria a vapore è sufficiente, con conseguenti bassi costi di manutenzione annuali.

5. Olio esausto recuperabile per vantaggi economici: il catrame e l'olio esausto raccolti possono essere riciclati come combustibile o materie prime chimiche per compensare le spese di elettricità e manutenzione.

6. Protegge le apparecchiature a valle: intercetta accuratamente catrame, nebbia d'olio e polvere per prevenire il blocco delle tubazioni, il grippaggio delle ventole, l'incrostazione/bruciatura dei sacchi e il ridimensionamento e la corrosione delle torri. Estende la durata delle apparecchiature a valle di 2-3 volte.

7. Migliora l'ambiente dell'officina ed evita reclami: elimina il fumo giallo, la nebbia d'olio e l'odore pungente di catrame per migliorare la visibilità. Converte le emissioni fuggitive in scarichi organizzati, prevenendo sanzioni ambientali e denunce pubbliche.

8. Funzionamento stabile e a prova di esplosione: adotta un catodo con messa a terra, scatole isolanti sigillate e dispositivi di blocco della temperatura per evitare scintille elettriche e combustione spontanea dell'olio accumulato, sicuro per gas di scarico contenenti gas combustibili in tracce.

4. Necessità di installazione per le industrie dello stampaggio a caldo, dell'energia da biomasse e della cokeria

4.1 Conformità alle normative ambientali

I fumi di petrolio derivanti dalla forgiatura a caldo, il gas carico di catrame derivante dalla combustione di biomassa e il gas grezzo di cokeria sono inquinanti rigorosamente regolamentati, tra cui COV, nebbie oleose e particolato. Lo scarico diretto o le emissioni eccessive comporteranno multe che vanno da 100.000 a 1.000.000 di RMB, sospensione della produzione o addirittura revoca dei permessi di scarico. L'EDP è la soluzione più efficiente per l'inquinamento da catrame e un dispositivo obbligatorio per l'approvazione VIA, l'accettazione del progetto e le ispezioni ambientali.

4.2 Garantisce la normale produzione

Il catrame e l'olio ad alta viscosità presenti nei gas di scarico bloccano facilmente le tubazioni, danneggiano i ventilatori e danneggiano i sacchi filtranti e gli impianti di desolforazione senza un adeguato trattamento. Potrebbe essere necessario chiudere le fabbriche 2-3 volte al mese per la pulizia, causando enormi perdite di produzione. Dotato di EDP, l'intero sistema funziona perfettamente senza blocchi o corrosione, aumentando l'efficienza produttiva complessiva del 15%–20%.

4.3 Riduzione dei costi e crescita dei profitti

Rispetto alla tradizionale combinazione filtro + carbone attivo, l'EDP non richiede la sostituzione regolare dei materiali di consumo. Il suo consumo energetico è di soli 0,3–0,5 kWh per 1.000 m³ di gas trattato. Per un'unità con un flusso di gas di 100.000 m³/h, è possibile riciclare 50–100 tonnellate di olio esausto ogni anno. I ricavi derivanti dall'olio riciclato possono recuperare l'investimento in attrezzature entro 1-2 anni.

4.4 Mirato a condizioni di lavoro speciali

· Forgiatura a caldo: gestisce fumi d'olio ad alta temperatura fino a 150–300°C, nebbia ad alta viscosità e polvere di grafite.

· Caldaie a biomassa: risolve lo sporco a maniche causato da elevata umidità, catrame e polvere se combinato con filtri a maniche.

· Industria della cokeria: funge da attrezzatura di pretrattamento essenziale prima dei ventilatori per proteggere i successivi sistemi di desolforazione e debenzilazione.

4.5 Si prepara per politiche rigorosamente aggiornate

Le normative su COV, fumi di petrolio e emissioni di catrame continuano a inasprirsi. L'installazione anticipata garantisce la conformità una tantum ed evita costosi retrofit futuri.

5. Terminologia professionale (per documenti di gara, proposte e promozioni)

Termini dell'attrezzatura principale

Precipitatore deterrente elettrico (EDP), EDP a nido d'ape, EDP tubolare, EDP a cilindro concentrico, precipitatore elettrostatico ad alta tensione, elettrodo a corona, elettrodo di raccolta, coppa dell'olio, scatola isolante, armadio di controllo ad alta tensione, dispositivo di pulizia a vapore

Termini di processo e tecnologia

Adsorbimento elettrostatico ad alta tensione, scarica corona, ionizzazione del campo elettrico, carica di gocce, migrazione direzionale, drenaggio per gravità, cattura del catrame, purificazione della nebbia d'olio, rimozione delle polveri sottili, trattamento dei gas di scarico ad alta temperatura, antivegetativa e anti-intasamento, risparmio energetico a bassa resistenza, riciclaggio degli oli usati, emissioni organizzate, raccolta delle emissioni fuggitive

Termini delle condizioni dell'applicazione

Fumi di forgiatura a caldo, fumi di stampaggio a caldo, gas di catrame di caldaia a biomassa, gas di cokeria grezza, gas di altoforno, fumi di asfalto, scarico di vulcanizzazione della gomma, gas di combustione della calcinazione del carbonio, scarico di oli ad alta viscosità, gas di combustione carichi di polvere ad alta temperatura

Termini di conformità e valore

Conformità ai fumi d'olio, riduzione delle emissioni di COV, conformità al particolato, accettazione VIA, autorizzazione allo scarico, ispezione ambientale, fabbrica verde, produzione più pulita, salute sul lavoro, prevenzione dei reclami, garanzia della produzione, riduzione dei costi e miglioramento dell'efficienza, protezione dalle esplosioni

6. Configurazioni tipiche del sistema per caldaie per forgiatura a caldo e biomassa

6.1 Linea di produzione per macchine per stampaggio a caldo (4-10 unità, elevata nebbia d'olio)

Raccolta dell'aria → Dispositivo rompifiamma e raffreddamento → EDP a nido d'ape → Adsorbimento con carbone attivo → Ventilatore a tiraggio indotto → Camino da 15 m

Effetto: nebbia d'olio in uscita ≤5 mg/m³, COV pienamente conformi, officina senza fumo e zero reclami pubblici.

6.2 Sistema per caldaie a biomassa da 10–20 t/h (elevata umidità e alto contenuto di catrame)

Pre-depolveratore a ciclone → EDP a nido d'ape → Filtro a maniche PPS/PTFE → Sistema di desolforazione SDS → Ventilatore a tiraggio indotto → Camino

Effetto: previene efficacemente l'imbrattamento del sacco, la polvere in uscita ≤10 mg/m³, la completa rimozione del catrame e un funzionamento stabile a lungo termine.
