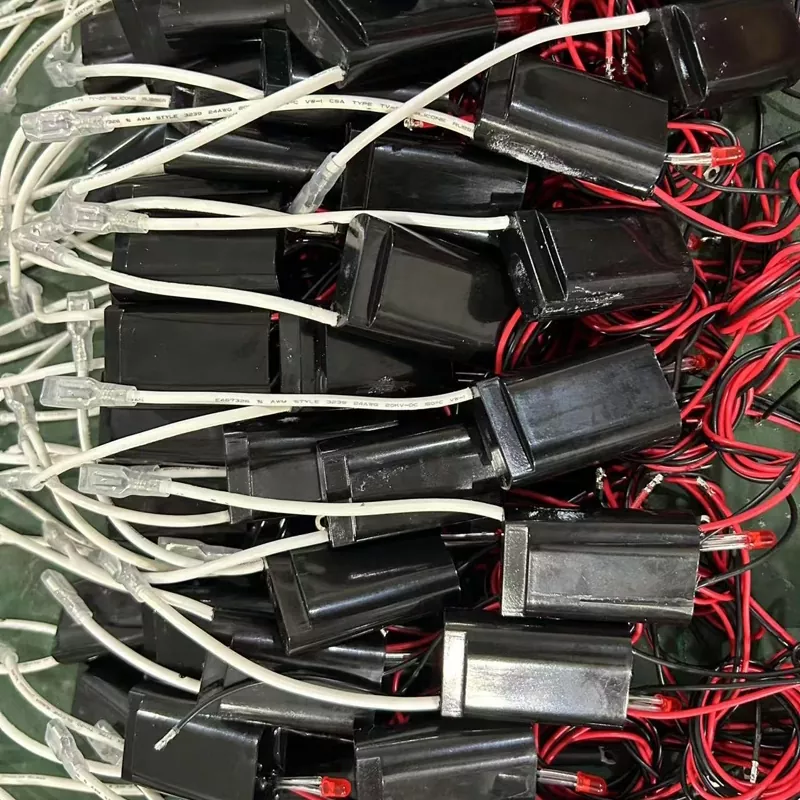

DeFafornisce un compattoModulo ad alta tensione CCprogettato per convertire l'ingresso CC a bassa tensione in un'uscita CC stabile ad alta tensione per purificatori d'aria, ionizzatori, dispositivi al plasma, sistemi di precipitazione elettrostatica e altre apparecchiature per il trattamento dell'aria a bassa potenza. Con ingresso da 5 V o 12 V, opzioni di uscita da 5–9 kV, un ingombro compatto di 51 × 32 × 19 mm e funzioni di protezione integrate, questo modulo è adatto ai progettisti di apparecchiature che cercano una soluzione di alimentazione ad alta tensione efficiente in termini di spazio.
Non è sempre necessario che una sorgente ad alta tensione sia grande, complessa o difficile da integrare. I moderni dispositivi elettrostatici, di purificazione dell'aria, di ionizzazione e al plasma richiedono sempre più componenti di potenza compatti in grado di fornire una tensione stabile pur essendo inseriti all'interno di apparecchiature con vincoli di spazio. Un ben progettatoModulo ad alta tensione CCconverte la corrente continua a bassa tensione in un'uscita controllata ad alta tensione, fornendo l'energia elettrica richiesta da elettrodi, ionizzatori, collettori elettrostatici o piccole celle al plasma.
Il modulo DeFa supporta l'ingresso DC 5V o DC 12V e l'uscita DC da 5kV a 9kV a seconda del modello. Il consumo energetico nominale è fino a 3 W, mentre la corrente di uscita tipica è limitata a ≤ 0,5 mA. La struttura incapsulata, il cablaggio configurabile, la protezione da cortocircuito, la limitazione di sovracorrente e la protezione a carico aperto lo rendono pratico per l'integrazione delle apparecchiature OEM.
Sommario
- Cos'è un modulo ad alta tensione CC?
- Come funziona un modulo ad alta tensione CC?
- Specifiche chiave e parametri di progettazione
- Dove vengono utilizzati i moduli CC ad alta tensione?
- Cosa dovrebbero considerare gli ingegneri durante l’integrazione?
- Vantaggi chiave per le apparecchiature OEM
- Come selezionare il modulo giusto?
- Domande frequenti
- Conclusione
Cos'è un modulo ad alta tensione CC?
Un modulo CC ad alta tensione è un componente compatto di conversione della potenza che trasforma un ingresso CC relativamente basso in una tensione di uscita CC molto più elevata. Invece di progettare un circuito ad alta tensione partendo da singoli trasformatori, componenti di commutazione, raddrizzatori, circuiti di protezione e strutture di isolamento, i produttori di apparecchiature possono integrare un modulo ad alta tensione dedicato nel prodotto host.
Questa architettura è particolarmente utile laddove lo spazio di installazione è limitato. Il modulo di DeFa misura solo 51 × 32 × 19 mm e pesa circa 25 g, consentendone l'integrazione in purificatori d'aria portatili, ionizzatori da tavolo, deodoranti per auto, dispositivi di sanificazione, accessori HVAC e altre apparecchiature compatte.
L'uscita può essere configurata in base al modello selezionato, con livelli di tensione disponibili da 5kV a 9kV. A seconda dell'applicazione, l'uscita ad alta tensione può essere utilizzata per la generazione di ioni negativi, la precipitazione elettrostatica o piccoli sistemi di generazione del plasma.
Come funziona un modulo ad alta tensione CC?
Il principio di funzionamento di base è un processo di conversione della tensione in più fasi. Un ingresso CC a bassa tensione aziona innanzitutto un oscillatore o un circuito di commutazione. Questo circuito eccita il lato primario di un trasformatore elevatore. Il trasformatore aumenta la tensione, dopodiché un circuito raddrizzatore converte il segnale elettrico trasformato in corrente continua ad alta tensione.
Il circuito di uscita è progettato con caratteristiche di limitazione della corrente in modo che il modulo possa fornire alta tensione senza richiedere un'elevata potenza di uscita. Questa distinzione è importante perché molte applicazioni di ionizzazione ed elettrostatiche richiedono un campo elettrico elevato anziché una grande quantità di corrente elettrica.
- Stadio di ingresso:Riceve alimentazione DC 5 V o DC 12 V.
- Fase di oscillazione:Genera il segnale di commutazione richiesto dal trasformatore.
- Fase ascendente:Aumenta la bassa tensione di ingresso ad alta tensione.
- Fase di rettifica:Produce l'uscita CC ad alta tensione richiesta.
- Fase di protezione:Aiuta a limitare la corrente anomala e a proteggere il circuito in condizioni di guasto.
Questa architettura compatta rende più semplice l'integrazione di un modulo ad alta tensione dedicato rispetto alla creazione da zero di un circuito di alimentazione ad alta tensione completo.
Specifiche chiave e parametri di progettazione
Prima di scegliere un modulo di potenza ad alta tensione, gli ingegneri dovrebbero valutare la compatibilità di ingresso, la tensione di uscita, il consumo energetico, le dimensioni fisiche, il cablaggio, l'intervallo di temperatura, l'isolamento e le funzioni di protezione. La tabella seguente riassume le principali specifiche della soluzione DeFa.
| Parametro | Specifica | Considerazione ingegneristica |
|---|---|---|
| Tensione in ingresso | CC 5 V o CC 12 V ±10% | Compatibile con molti sistemi elettronici a bassa tensione |
| Tensione di uscita | 5 kV–9 kV CC | Selezionato in base ai requisiti dell'elettrodo e dell'applicazione |
| Potenza nominale | Fino a 3 W | Adatto per applicazioni compatte e a bassa potenza |
| Corrente di uscita | Tipicamente ≤0,5 mA | Limitato internamente per il campo di applicazione previsto |
| Dimensioni | 51×32×19 millimetri | Utile per apparecchiature con vincoli di spazio |
| Peso | ca. 25 g | Aiuta a ridurre al minimo il peso aggiuntivo dell'attrezzatura |
| Temperatura operativa | Da -10°C a +60°C | Adatto per un'ampia gamma di condizioni di apparecchiature interne |
| Protezione | Protezione da sovracorrente, cortocircuito e carico aperto | Aiuta a migliorare l'affidabilità a livello di sistema |
| Connessione di uscita | Cavo ad alta tensione | La lunghezza del cavo può essere configurata per l'integrazione dell'apparecchiatura |
Per una selezione tecnica dettagliata, gli ingegneri dovrebbero abbinare le caratteristiche elettriche del modulo alla geometria dell'elettrodo, alle condizioni di carico, alla distanza di isolamento, al design dell'involucro e all'ambiente operativo del prodotto finale.
Dove vengono utilizzati i moduli CC ad alta tensione?
Il fattore di forma compatto e il design a basso consumo di un modulo ad alta tensione lo rendono adatto a molteplici applicazioni elettrostatiche e di trattamento dell'aria.
Attrezzature per la purificazione dell'aria
Nei sistemi elettrostatici di purificazione dell'aria, l'alta tensione crea un campo elettrico che supporta il caricamento e la raccolta delle particelle. Il modulo può anche alimentare componenti di generazione di ioni negativi utilizzati come parte di un progetto di trattamento dell'aria.
Generatori di ioni negativi
Gli ionizzatori da tavolo, i deodoranti per ambienti portatili e altri dispositivi compatti per la generazione di ioni richiedono una sorgente ad alta tensione senza aggiungere un grande gruppo di alimentazione. Un piccolo convertitore DC ad alta tensione può semplificare questa integrazione.
Dispositivi al plasma
I piccoli sistemi al plasma possono richiedere una sorgente ad alta tensione controllata per stabilire le condizioni elettriche necessarie alla cella al plasma. A seconda del design, il modulo può supportare generatori di plasma compatti utilizzati per il trattamento degli odori o applicazioni relative alle superfici.
Accessori HVAC e trattamento aria
I moduli ad alta tensione possono anche essere integrati in ventilconvettori, ionizzatori montati su canali e altri accessori per il trattamento continuo dell'aria laddove lo spazio di installazione disponibile è limitato.
Attrezzature mediche e di laboratorio
Le apparecchiature specializzate per la pulizia dell'aria e la disinfezione a bassa potenza possono utilizzare alimentatori compatti ad alta tensione in cui i requisiti elettrici corrispondono alle specifiche del modulo e l'apparecchiatura finita incorpora misure di sicurezza adeguate.
Cosa dovrebbero considerare gli ingegneri durante l’integrazione?
I componenti ad alta tensione richiedono qualcosa di più della semplice compatibilità elettrica. Durante lo sviluppo del prodotto è necessario tenere conto della disposizione meccanica, dell'isolamento, del cablaggio, delle condizioni termiche, delle interferenze elettromagnetiche e della protezione dell'utente.
- Autorizzazione ad alta tensione:Mantenere una distanza adeguata tra l'uscita ad alta tensione e i componenti conduttivi.
- Isolamento:Utilizzare materiali isolanti idonei attorno al terminale e al cablaggio ad alta tensione.
- Progettazione della custodia:La sezione ad alta tensione non dovrebbe essere accessibile durante il normale funzionamento.
- Gestione termica:Mantenere il modulo entro l'intervallo di temperatura operativa specificato.
- Cablaggio:Selezionare un cavo isolato ad alta tensione adatto e specificare la lunghezza del cavo richiesta.
- EMC:I sistemi elettronici sensibili possono richiedere schermatura, filtraggio o un accurato instradamento dei cavi.
- Geometria dell'elettrodo:La spaziatura e la forma degli elettrodi influenzano i requisiti di tensione e il comportamento elettrico.
La struttura incapsulata del modulo isola l'uscita ad alta tensione dall'ingresso a bassa tensione. Tuttavia, i progettisti delle apparecchiature finali rimangono responsabili dell'implementazione dell'isolamento, dell'involucro, della messa a terra e dell'architettura di sicurezza appropriati per il prodotto finito.
Quali sono i principali vantaggi per le apparecchiature OEM?
Per i produttori OEM, un modulo compatto ad alta tensione può ridurre la complessità dello sviluppo semplificando al tempo stesso il confezionamento del prodotto complessivo.
- Impronta meccanica compatta:Le dimensioni 51×32×19 mm consentono l'installazione in custodie relativamente piccole.
- Requisiti di bassa potenza in ingresso:Un consumo nominale fino a 3 W supporta architetture di sistema a basso consumo.
- Molteplici opzioni di tensione:I modelli disponibili coprono i requisiti di uscita da 5 kV a 9 kV.
- Connessioni configurabili:La lunghezza dei cavi ad alta tensione e la disposizione dei connettori possono essere specificate in base al design dell'apparecchiatura.
- Funzioni di protezione:Nel modulo sono integrate la limitazione della sovracorrente, la protezione da cortocircuito e la protezione da carico aperto.
- Adattabilità OEM:La tensione di ingresso, la tensione di uscita, la polarità, l'alloggiamento, il montaggio e il cablaggio possono essere valutati per requisiti specifici del progetto.
Come scegliere il modulo ad alta tensione CC giusto?
La scelta del modulo corretto inizia con la definizione del carico elettrico piuttosto che con la semplice selezione della tensione disponibile più alta. Una tensione più elevata non è automaticamente migliore perché la distanza tra gli elettrodi, le condizioni dell'aria, l'isolamento, le considerazioni sull'ozono e gli obiettivi dell'applicazione influiscono tutti sulle prestazioni del sistema.
Per le applicazioni con ioni negativi, potrebbero essere appropriati modelli con tensione di uscita inferiore a seconda del design dell'elettrodo. I sistemi di precipitazione elettrostatica con elettrodi o collettori più ampi possono richiedere una tensione più elevata. Le applicazioni al plasma vanno valutate in base alle caratteristiche elettriche della specifica cella di scarica.
Una pratica checklist di selezione comprende:
- Verificare se il sistema host fornisce ingresso CC 5 V o CC 12 V.
- Determinare la tensione di uscita richiesta in base alla spaziatura degli elettrodi e alla progettazione dell'applicazione.
- Confermare la polarità richiesta: positiva o negativa.
- Calcolare il budget energetico disponibile dell'apparecchiatura host.
- Controllare lo spazio fisico di installazione.
- Definire la lunghezza del cavo ad alta tensione richiesta e la disposizione dei connettori.
- Valutare la temperatura operativa e le condizioni dell'involucro.
- Considerare i requisiti EMC se nelle vicinanze sono installati componenti elettronici sensibili.
Per i progetti OEM, fornire questi dettagli al fornitore in fase di preventivo può velocizzare l'abbinamento tecnico e ridurre le iterazioni inutili del prototipo.
Domande frequenti sui moduli CC ad alta tensione
È possibile regolare la tensione di uscita mentre il modulo è in funzione?
Il modulo standard utilizza una tensione di uscita definita in fabbrica in base al modello selezionato. Se un'applicazione richiede una tensione di uscita variabile, gli ingegneri dovrebbero discutere un modulo personalizzato o una soluzione di controllo esterno durante la fase di progettazione.
Come faccio a scegliere tra l'uscita 5kV e 9kV?
La tensione richiesta dipende principalmente dalla configurazione e dall'applicazione dell'elettrodo. Le applicazioni con ioni negativi possono comunemente utilizzare 5 kV–7 kV, mentre i sistemi elettrostatici con spazi tra gli elettrodi maggiori possono richiedere 8 kV–9 kV. Prima di selezionare un modello è necessario valutare la configurazione completa dell'elettrodo e del carico.
Un modulo ad alta tensione genera ozono?
Il modulo stesso è un componente di conversione della potenza piuttosto che un generatore di ozono. Tuttavia, l’ozono può potenzialmente formarsi quando viene applicata alta tensione a elettrodi affilati nell’aria, in particolare a tensioni più elevate. La geometria dell'elettrodo, il livello di tensione e la progettazione del sistema dovrebbero quindi essere presi in considerazione quando il controllo dell'ozono è importante.
Può essere utilizzato negli elettrodomestici?
Il modulo è progettato con corrente di uscita limitata e isolamento incapsulato, ma l'apparecchio finale necessita comunque di isolamento elettrico, messa a terra, custodia e ingegneria di sicurezza adeguati. Il terminale e il cablaggio ad alta tensione non devono essere accessibili agli utenti durante il normale funzionamento.
Qual è la vita utile prevista?
In condizioni operative normali e nell'intervallo di temperatura specificato, il modulo ha una durata operativa prevista di oltre 20.000 ore. Una tensione di ingresso eccessiva e un funzionamento prolungato alla massima temperatura possono influire sulla durata, pertanto si consiglia una corretta gestione termica ed elettrica.
Sono disponibili campioni per il test del prototipo?
SÌ. Gli ordini di campione possono essere utilizzati per la valutazione del prototipo. Quando si richiede un campione, è utile specificare la tensione di ingresso, la tensione di uscita, la polarità e la lunghezza del cavo ad alta tensione richieste in modo da poter valutare la configurazione appropriata.
Conclusionee: un modulo compatto ad alta tensione è adatto alla tua attrezzatura?
Un alimentatore compatto ad alta tensione può rappresentare un elemento importante per la purificazione dell'aria, la ionizzazione, la precipitazione elettrostatica, la generazione di plasma, gli accessori HVAC e altre applicazioni ad alta tensione a bassa potenza. La chiave non è semplicemente ottenere un'alta tensione, ma abbinare la tensione di uscita, la limitazione di corrente, la polarità, le dimensioni meccaniche, il cablaggio, l'isolamento e le condizioni operative con il progetto dell'apparecchiatura finale.
Con ingresso da 5 V o 12 V CC, opzioni di uscita da 5–9 kV CC, consumo energetico nominale fino a 3 W, struttura compatta da 51 × 32 × 19 mm, cablaggio configurabile e funzioni di protezione integrate, la soluzione di DeFa fornisce agli sviluppatori OEM un pratico punto di partenza per l'integrazione di sistemi compatti ad alta tensione. Se stai sviluppando un purificatore d'aria, uno ionizzatore, un dispositivo al plasma, un sistema elettrostatico o altre apparecchiature che richiedono una sorgente compatta ad alta tensione, esplora le specifiche del modulo ad alta tensione CC econtattacicon la tensione di ingresso, la tensione di uscita, la polarità, la configurazione del carico e i requisiti di installazione richiesti per la valutazione tecnica.
