Trattamento dei gas di scarico di caldaie a biomassa

I gas di scarico delle caldaie a biomassa contengono polveri pesanti, elevata umidità, catrame, anidride solforosa SO2 e ossidi di azoto (NOx). Inoltre trasporta scintille libere, provoca facilmente incrostazioni del sacchetto filtro e corrosione delle apparecchiature.

La sequenza di trattamento standard è:Pretrattamento → Rimozione della polvere → Desolforazione → Denitrificazione → Eliminazione della nebbia e rimozione della nebbia bianca → Scarico.

1. Attrezzatura di pretrattamento (previene l'esaurimento della sacca, l'intasamento e riduce il carico)

1.1 Rompifiamma

Funzione: intrappola le scintille ad alta temperatura e le particelle di carbonio incombusto per proteggere i maniche filtranti a valle dalla combustione.

Principio di funzionamento: le piastre ondulate in acciaio inossidabile o la struttura a labirinto intercettano le particelle tramite collisione inerziale.

Prestazioni: Rimuove oltre il 90% delle scintille.

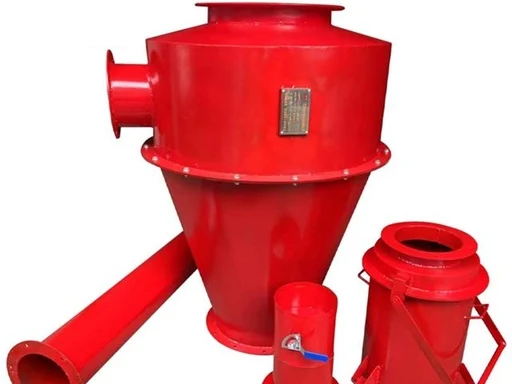

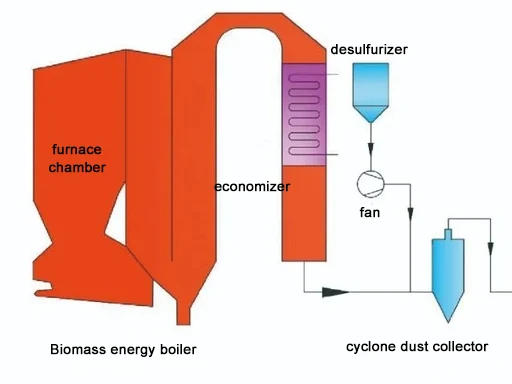

1.2 Aspiratore a ciclone

Funzione: Separare preventivamente le particelle grossolane superiori a 50 μm e i trucioli di legno per alleggerire il carico sui filtri a maniche.

Principio di funzionamento: la forza centrifuga spinge le particelle di grandi dimensioni a scontrarsi con la parete e cadere nel contenitore della cenere.

Efficienza: 70%–85%, concentrazione di polvere in uscita ＜ 500 mg/m³. Caratteristiche: resistenza alle alte temperature, resistenza all'usura, struttura semplice e nessun rischio di imbrattamento del sacco.

1.3 Condizionamento dei fumi / Iniezione di polveri inerti

Funzione: iniettare polvere di calcare o bicarbonato di sodio per rivestire catrame e polvere appiccicosi, evitando incrostazioni e incrostazioni del sacchetto filtro.

Applicazione: Combustibili da biomassa ad alta viscosità, alto contenuto di catrame e alto contenuto di acqua come paglia, corteccia e trucioli di legno umidi.

2. Attrezzature per la rimozione della polvere (unità principale per la conformità alle emissioni)

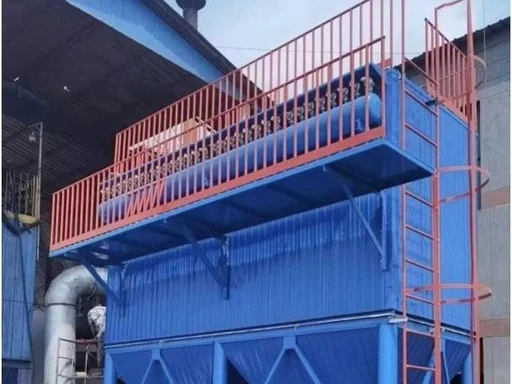

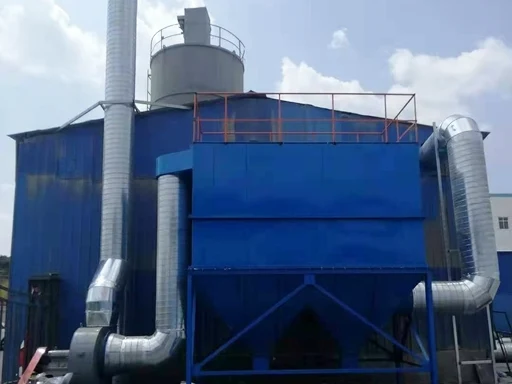

2.1 Aspiratore a maniche a impulsi (soluzione tradizionale)

Materiale filtrante: sacchetti filtranti a membrana PPS/PTFE (resistenza a temperature fino a 220°C, resistenza agli acidi e antivegetativa).

Principio di funzionamento: filtrazione esterna + pulizia con getto pulsato a bassa pressione.

Efficienza: ≥99,9%, polvere in uscita ≤ 10 mg/m³ (a partire da 5 mg/m³).

Caratteristiche: Prestazioni mature e stabili, convenienti. Ideale per caldaie di piccole e medie dimensioni (1–20 t/h).

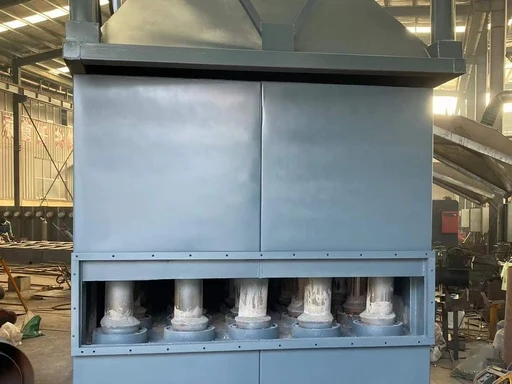

2.2 Collettore di polveri con tubo filtrante in ceramica

Componente principale: tubi filtranti catalitici in ceramica (resistenti a 300–500°C, resistenti alla corrosione e anti-incrostazione).

Principio di funzionamento: filtrazione e catalisi integrate per la rimozione simultanea della polvere e la denitrificazione.

Efficienza: rimozione della polvere ＞ 99,9%, denitrificazione ＞ 95%.

Caratteristiche: Durata oltre 5 anni. Adatto per caldaie ad alta viscosità, ad alto contenuto di zolfo e di grandi dimensioni (superiore a 20 t/h).

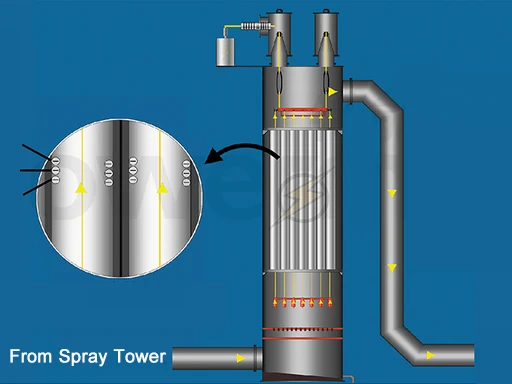

2.3 Precipitatore elettrostatico a umido (WESP)

Funzione: trattamento finale avanzato per PM2,5, nebbie acide, catrame e metalli pesanti.

Principio di funzionamento: elettricità statica ad alta tensione combinata con il lavaggio del film d'acqua, senza trascinamento di polvere.

Efficienza: polvere in uscita ≤ 5 mg/m³, emissione di polvere quasi nulla.

Applicazione: Progetti che richiedono emissioni ultra-basse, forte nebbia bianca e gas di scarico fortemente corrosivi.

3. Attrezzature per la desolforazione (rimozione SO₂ e anticorrosione)

3.1 Desolforazione a secco SDS (iniezione di bicarbonato di sodio)

Principio di funzionamento: il bicarbonato di sodio viene iniettato nei gas di scarico ad alta temperatura e reagisce per formare polvere secca di solfato di sodio.

Efficienza: 85%–95%.

Caratteristiche: Nessuno scarico delle acque reflue, bassa corrosione e ingombro ridotto. Adatto per caldaie di piccole e medie dimensioni.

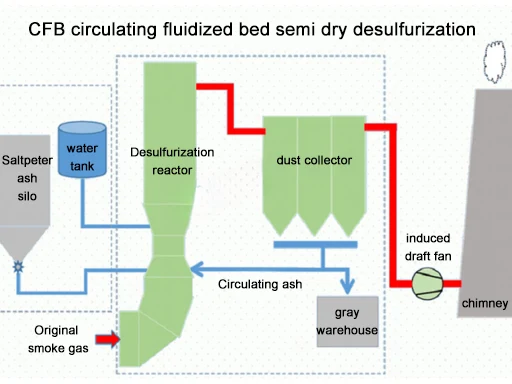

3.2 Desolforazione semisecca a letto fluido circolante

Principio di funzionamento: il liquame di calce atomizzata reagisce con l'anidride solforosa all'interno del reattore.

Efficienza: 85%–95%.

Caratteristiche: Produzione limitata di acque reflue e sottoprodotti riutilizzabili. Ideale per caldaie di medie dimensioni.

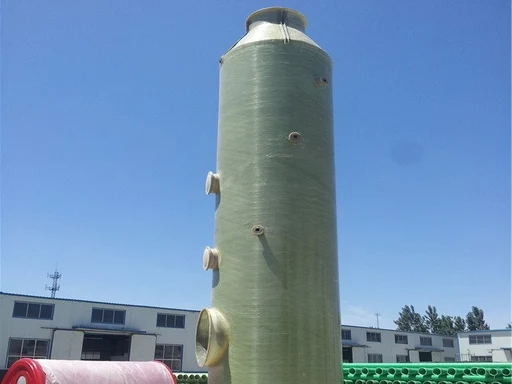

3.3 Desolforazione ad umido (calcare-gesso/scrubber alcalino)

Principio di funzionamento: La soluzione di calcare o idrossido di sodio assorbe (SO2) all'interno delle torri di spruzzatura.

Efficienza: 95%–98% con prestazioni di desolforazione superiori.

Svantaggi: produce acque reflue, trasporta goccioline d'acqua e provoca una forte nebbia bianca; è necessario un trattamento anticorrosivo.

Applicazione: caldaie di grandi dimensioni, combustibili ad alto contenuto di zolfo e progetti con severi requisiti di desolforazione.

4. Apparecchiature di denitrificazione (rimozione di NOₓ per emissioni standard e ultra-basse)

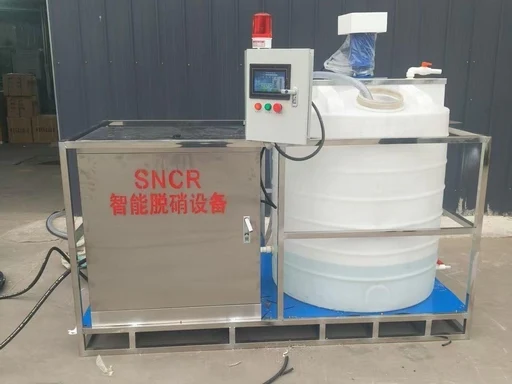

4.1 SNCR (riduzione selettiva non catalitica)

Installazione: area del forno a 850–1100°C. Reagente: acqua di ammoniaca o soluzione di urea.

Principio di funzionamento: l'ammoniaca reagisce con (NOx) per generare azoto e acqua.

Efficienza: 40%–70%, uscita (NOx) inferiore a 150 mg/m³.

Caratteristiche: Investimento basso e facile adeguamento. Adatto per caldaie di piccole e medie dimensioni.

4.2 SCR (riduzione catalitica selettiva)

Installazione: Dopo l'economizzatore, temperatura di esercizio 180–380°C.

Principio di funzionamento: (NOx) viene ridotto ad azoto con ammoniaca e catalizzatori.

Efficienza: 80%–95%, conforme allo standard di emissioni ultrabasse (inferiore a 50 mg/m³).

Svantaggi: investimento elevato, catalizzatore richiesto e rischio di fuoriuscita di ammoniaca.

4.3 Rimozione integrata di polvere e NOₓ

Componente principale: maniche filtranti catalitiche per la rimozione sincrona delle polveri e la denitrificazione SCR.

Temperatura di funzionamento: 210–230°C.

Efficienza: rimozione della polvere ≥99,9%, denitrificazione ≥85%.

Caratteristiche: ingombro ridotto, risparmio sui costi e assenza di ammoniaca. Ottimizzato per caldaie a biomassa.

5. Attrezzature per la rimozione di nebbia e nebbia bianca

5.1 Sistema di eliminazione della nebbia bianca di condensa

Principio di funzionamento: raffreddare il gas di scarico al di sotto del punto di rugiada per condensare il vapore acqueo in liquido, quindi riscaldare il gas di scarico a 50–70°C per evitare il ripetersi di nebbia bianca.

Effetto: elimina la nebbia bianca visibile dai camini, rimuove la nebbia acida e riduce la corrosione.

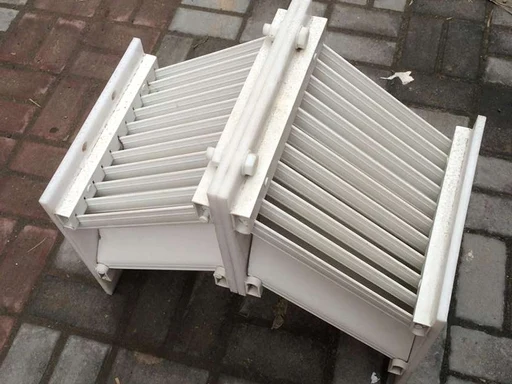

5.2 Eliminatore di nebbia tubolare/colmo

Funzione: rimuovere le gocce d'acqua e il trascinamento di gesso dopo la desolforazione a umido.

Effetto: attenua la nebbia bianca e riduce la corrosione di ventole e camini.

6. Attrezzatura ausiliaria (obbligatoria per il sistema completo)

· Ventilatore a tiraggio indotto: frequenza variabile, resistente alle alte temperature e alla corrosione per superare la resistenza del sistema.

· Camino di scarico: Resistente alla corrosione e alle alte temperature, altezza ≥ 15 m come richiesto dalle norme.

· Sistema di monitoraggio online: tiene traccia del particolato, (SO2), (NOx), temperatura, umidità e contenuto di ossigeno.

· Quadro di controllo PLC: funzionamento automatico, pulizia a pressione differenziale, allarme guasto e trasmissione dati remota.

7. Configurazioni consigliate in base alla capacità della caldaia

1–6 t/h (piccole caldaie)

Rompifiamma → Aspiratore a ciclone → Filtro a maniche in PTFE → SNCR → Eliminazione della nebbia bianca di condensa

Caratteristiche: Investimento basso, conformità stabile e manutenzione semplice.

10–20 t/h (caldaie medie)

Rompifiamma → Aspiratore a ciclone → Baghouse → Desolforazione a secco SDS → Rimozione integrata di polveri e NOₓ → Eliminazione della nebbia bianca

Caratteristiche: Zero acque reflue, emissioni ultra-basse, adatto ai gas di combustione della biomassa ad alta viscosità.

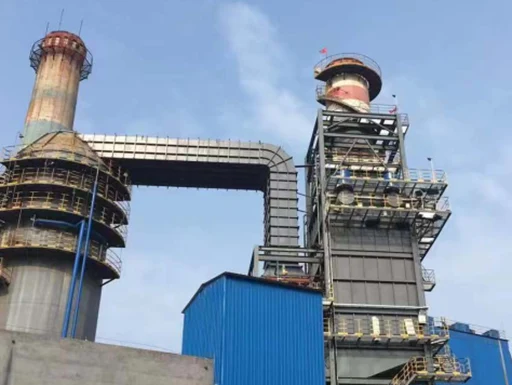

Oltre 25 t/h (caldaie di grandi dimensioni/progetti a bassissime emissioni)

SNCR → Depolveratore a ciclone → Tubo filtro ceramico → SCR → Desolforazione a umido → WESP → Eliminazione della nebbia bianca

Caratteristiche: Controllo collaborativo di più inquinanti, emissioni ultra-basse stabili a lungo termine.
