Trattamento dei gas di scarico organici per macchine di stampaggio a caldo

I gas di scarico generati dai processi di forgiatura a caldo sono caratterizzati da alta temperatura (150–400°C), nebbia d'olio ad alta concentrazione, particelle fini appiccicose PM2.5, COV (idrocarburi totali non metanici), grafite e polvere metallica. Il trattamento dei gas di scarico organici per le macchine di stampaggio a caldo è soggetto a intasamento delle tubazioni e trasporta fiamme libere e scintille, con rischio di incendio.

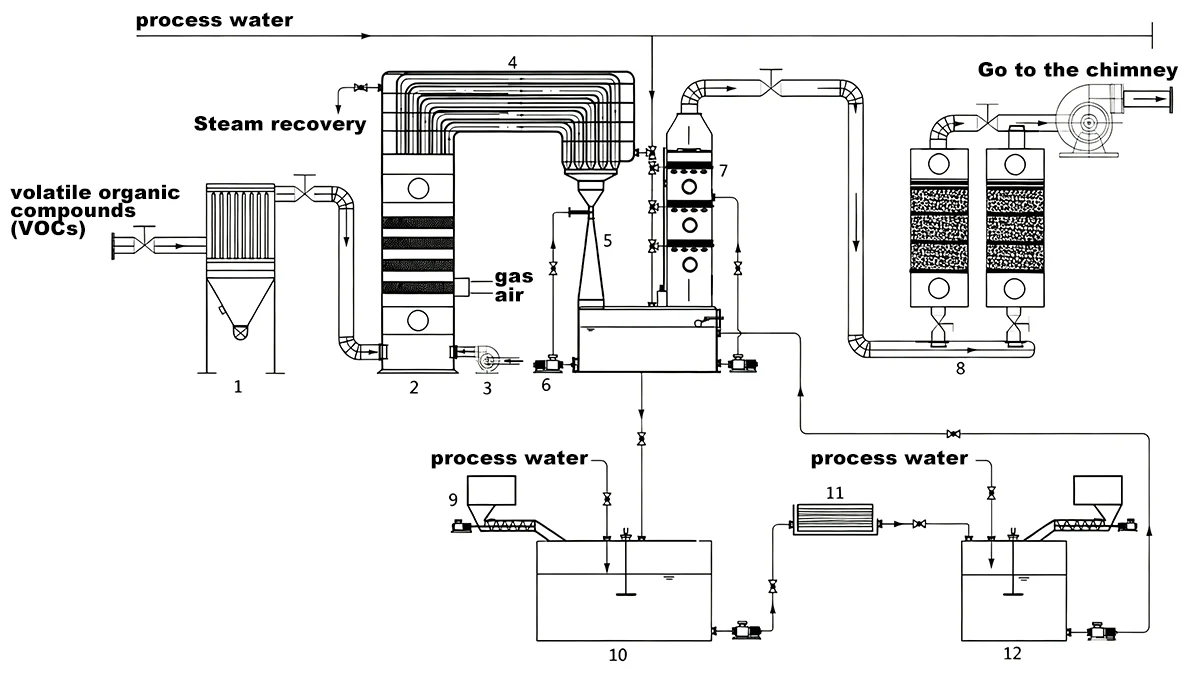

Il flusso di lavoro del trattamento standard è definito come:Raccolta Gas → Intercettazione e Raffreddamento Fiamma → Rimozione Nebbie d'Olio → Trattamento COV → Scarico Standard.

1. Attrezzature di raccolta e pretrattamento (sicurezza e anti-intasamento)

1.1 Cappa per gas chiusa e sistema di tubazioni

Funzione: Cattura completamente i fumi e le nebbie d'olio dalle teste di forgiatura, dagli stampi e dalle aree di iniezione dell'olio per controllare le emissioni fuggitive.

Tipologia: Cappe semichiuse/completamente chiuse dotate di tende morbide resistenti alle alte temperature.

Punti chiave: mantenere la velocità del flusso d'aria a 8–15 m/s per prevenire l'accumulo di olio e il riflusso di scintille.

1.2 Rompifiamma e dispositivo di raffreddamento

Funzione: blocca le scintille ad alta temperatura e le incrostazioni di ossido e raffredda i gas di scarico da 300–400°C fino a temperature inferiori a 180°C per proteggere le apparecchiature a valle da incendi e bruciature.

Principio di funzionamento: Struttura a labirinto o piastre ondulate in acciaio inox, abbinata a scambio termico di raffreddamento aria/acqua.

Caratteristiche: resistenza alle alte temperature, soppressione della fiamma, accumulo di morchie oleose e porte dedicate per la pulizia della cenere.

1.3 Prefiltro

Funzione: intrappola grandi gocce d'olio, polvere di grafite e scaglie di ossido per ridurre il carico sulle unità elettrostatiche e a carbone attivo.

Media filtrante: rete metallica riutilizzabile e lavabile + cotone in fibra di vetro.

Prestazioni: rimuove il 50%–80% delle gocce d'olio di grandi dimensioni e previene l'imbrattamento delle piastre degli elettrodi a valle e dei materiali filtranti.

2. Attrezzatura per la purificazione della nebbia d'olio centrale (rimozione della nebbia d'olio e del PM2.5)

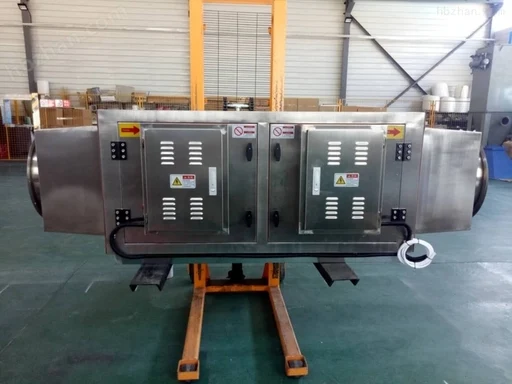

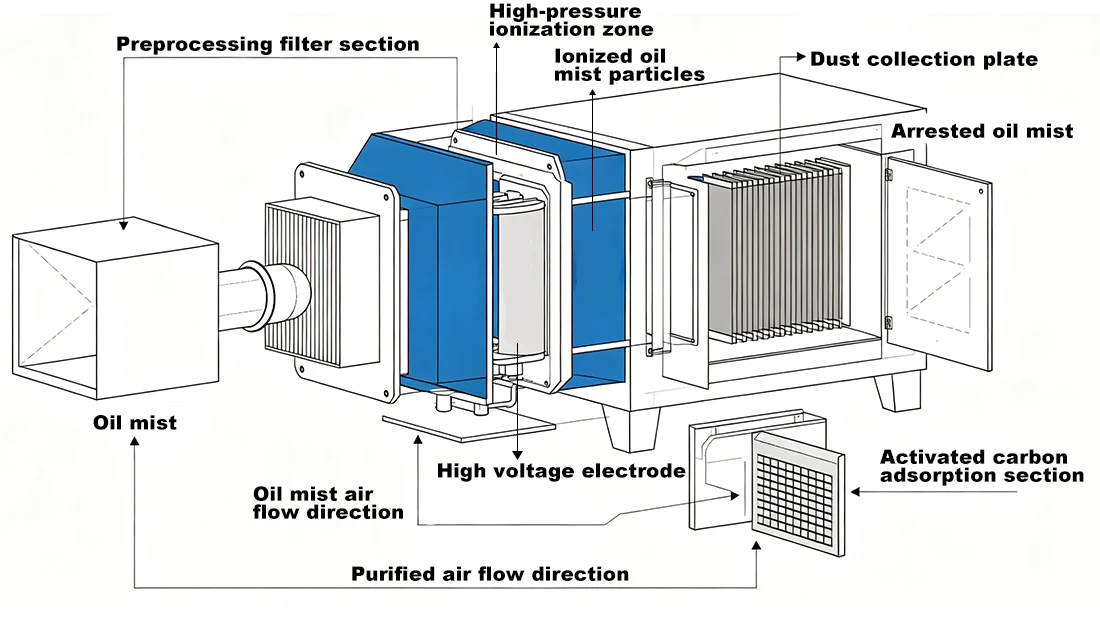

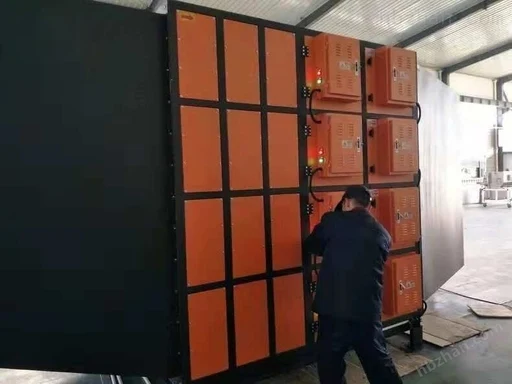

2.1 Precipitatore elettrostatico ad alta tensione (ESP, soluzione mainstream)

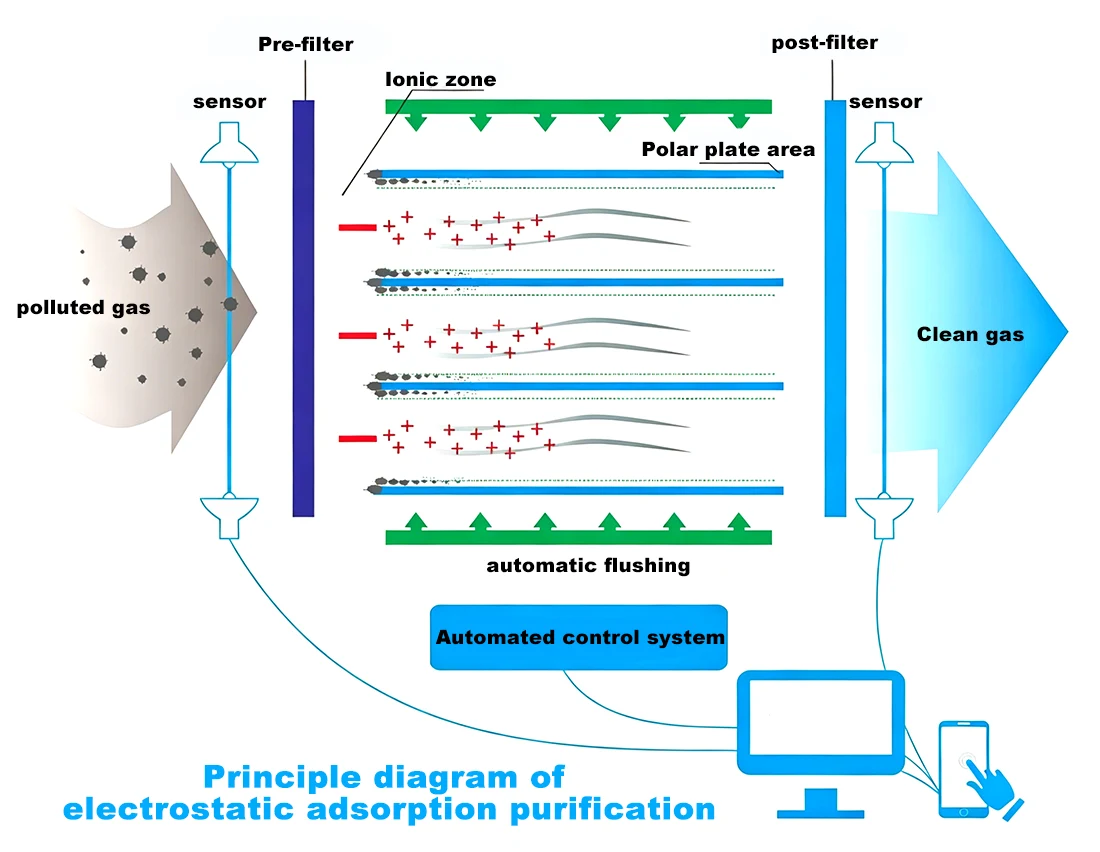

Principio di funzionamento: ionizzazione del gas e raccolta di particelle. Sotto un campo elettrico ad alta tensione di 12–16 kV, la nebbia d'olio carica aderisce alle piastre degli elettrodi e scorre per gravità nel vassoio di raccolta dell'olio.

Efficienza: rimozione della nebbia d'olio ≥95%, rimozione PM2.5 ≥90%; concentrazione di nebbia d'olio in uscita ≤5 mg/m³.

Caratteristiche: Resiste a temperature fino a 180°C, bassa caduta di pressione, olio esausto riciclabile, bassi costi operativi, ideale per nebbie oleose pesanti derivanti dallo stampaggio a caldo.

2.2 Separatore dinamico di nebbia d'olio centrifugo

Principio di funzionamento: la girante rotante ad alta velocità genera forza centrifuga per separare la nebbia d'olio, che viene raccolta lungo la parete del mantello.

Efficienza: 70%–85%, adatto per il pretrattamento di gocce d'olio di grandi dimensioni ad alta concentrazione.

Caratteristiche: Nessun materiale di consumo, temperatura massima di esercizio 120°C, facile manutenzione.

2.3 Scrubber a umido

Principio di funzionamento: Spruzzare acqua o liquido alcalino per catturare la nebbia d'olio e la polvere, raffreddando al tempo stesso i gas di scarico e rimuovendo una piccola porzione di COV.

Efficienza: rimozione della nebbia d'olio 80%–90%, rimozione della polvere oltre il 90%.

Svantaggi: Produce acque reflue oleose e può congelare in inverno; richiede un dosaggio chimico regolare.

Applicazione: Scenari con nebbie d'olio estremamente pesanti e odori pungenti.

3. Apparecchiature per il trattamento dei COV (idrocarburi totali diversi dal metano) (controllo degli odori e conformità)

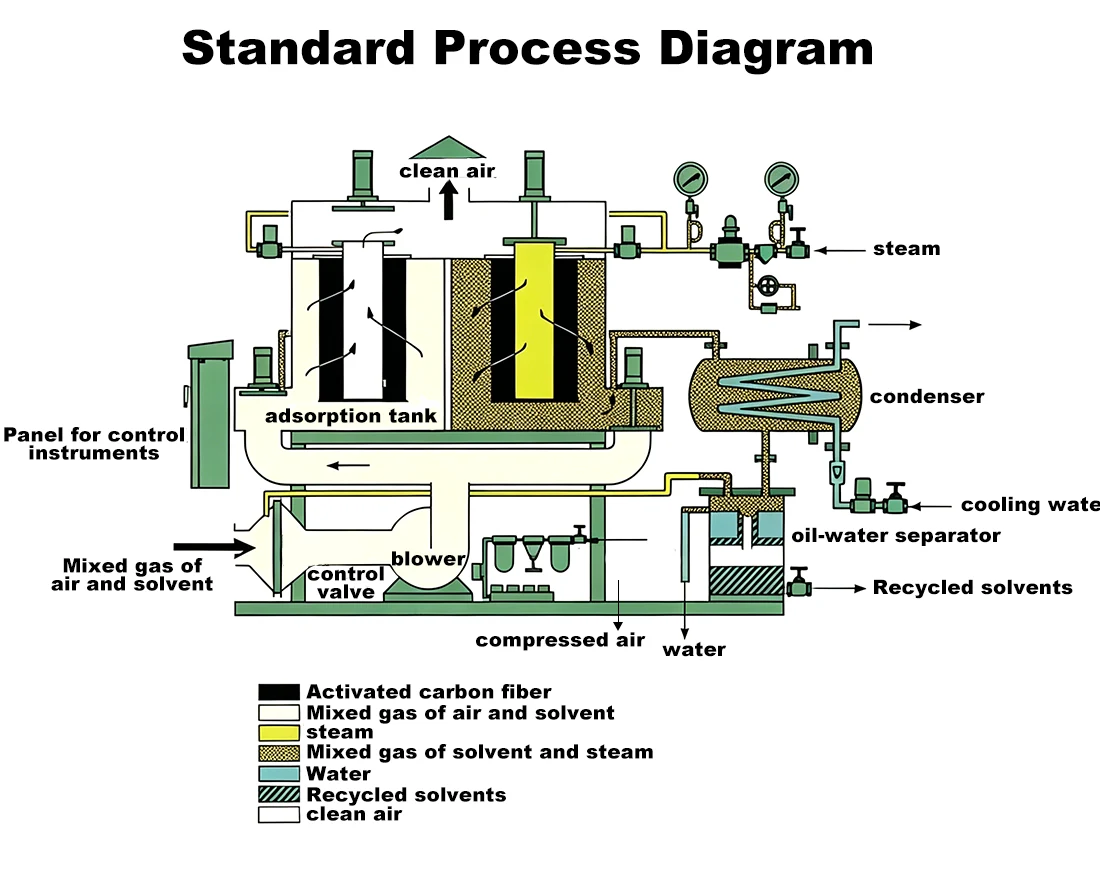

3.1 Assorbitore di carbone attivo (ampiamente utilizzato per COV a bassa concentrazione)

Principio di funzionamento: COV e odori vengono intrappolati da micropori di carbone attivo.

Efficienza: rimozione totale degli idrocarburi diversi dal metano ≥90%, rispettando il limite di emissione ≤60 mg/m³ (in alcune regioni si applicano standard più severi).

Caratteristiche: Investimento basso, installazione veloce. Adatto ai COV a concentrazione medio-bassa derivanti dalla forgiatura a caldo; periodicamente è necessaria la sostituzione o la rigenerazione del carbonio.

3.2 Ossidazione fotocatalitica UV (deodorizzazione ausiliaria)

Principio di funzionamento: la luce UV e i catalizzatori decompongono i COV in anidride carbonica e acqua, principalmente per l'eliminazione degli odori.

Efficienza: rimozione dei COV 50%–70%. Non può essere utilizzato da solo per la conformità, solo per la deodorizzazione post-fase.

Caratteristiche: Nessun materiale di consumo, bassi costi operativi per un leggero controllo degli odori.

3.3 Ossidazione catalitica (CO, per COV a concentrazione medio-alta)

Principio di funzionamento: i catalizzatori di metalli preziosi consentono la decomposizione ossidativa dei COV a bassa temperatura (250–350°C).

Efficienza: ≥95% senza inquinamento secondario, garantendo conformità stabile a lungo termine.

Caratteristiche: Costi operativi moderati con riscaldamento elettrico richiesto; si adatta alle linee di produzione continue.

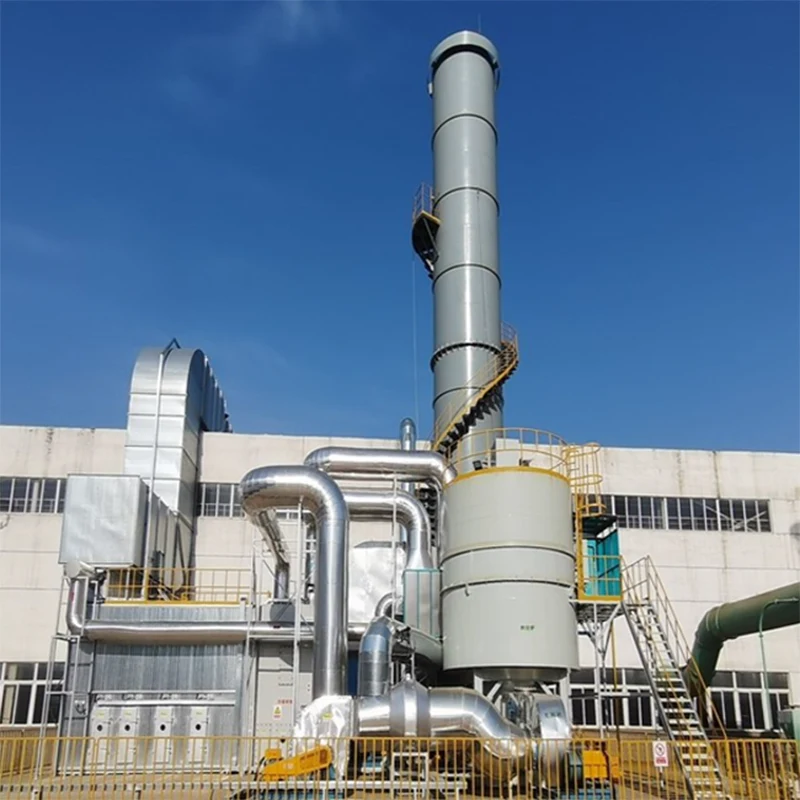

3.4 Ossidatore termico rigenerativo (RTO, per alte concentrazioni e grandi flussi d'aria)

Principio di funzionamento: i rigeneratori ceramici preriscaldano i gas di scarico e i COV vengono completamente ossidati a 750–820°C con un'efficienza di recupero del calore superiore al 95%.

Efficienza: ≥98%. Ideale per linee di stampaggio a caldo di grandi dimensioni e COV ad alta concentrazione.

Svantaggi: costi di capitale elevati, ingombro elevato e fornitura ausiliaria di gas naturale richiesta.

4. Post-trattamento e apparecchiature ausiliarie (funzionamento stabile e sicurezza)

1. Eliminatore di nebbia/piastra deflettore: rimuove le gocce residue di acqua e olio dagli scrubber e dai condensatori per prevenire l'accumulo di olio nelle ventole e il gocciolamento del camino.

2. Ventola a tiraggio indotto resistente alla corrosione e alle alte temperature: nominale per 180°C, frequenza convertibile, supera la resistenza del sistema e previene perdite di olio e combustione spontanea.

3. Colonna di scarico da 15 m: acciaio al carbonio o acciaio inossidabile con rivestimento anticorrosivo, conforme allo standard nazionale GB 16297.

4. Sistema di monitoraggio online: tiene traccia degli idrocarburi totali non metanici, del particolato, della temperatura, dell'umidità e del contenuto di ossigeno; i dati vengono caricati sulle piattaforme di supervisione ambientale in tempo reale.

5. Sistema di controllo automatico PLC: supporta avvio/arresto automatico, allarme di pressione differenziale, interblocco della temperatura, protezione da fiamma ed esplosione e trasmissione remota dei guasti.

5. Configurazioni di sistema consigliate in base alle condizioni di lavoro

5.1 Linea di produzione singola/piccola (1-3 macchine per forgiatura, nebbia d'olio da bassa a media)

Raccolta gas chiusa → Rompifiamma e raffreddatore → Prefiltro → ESP → Adsorbitore a carbone attivo → Ventilatore a tiraggio indotto → Camino da 15 m

Caratteristiche: Conveniente, piena conformità per nebbie oleose e COV, eccellenti prestazioni di deodorizzazione e semplice manutenzione.

5.2 Linea di produzione medio-grande (4-10 macchine per forgiatura, nebbia d'olio pesante e odore)

Raccolta gas chiusa → Rompifiamma e raffreddatore → Prefiltro in rete metallica → ESP → Adsorbitore a carbone attivo → Unità fotocatalitica UV → Ventilatore a tiraggio indotto → Camino

Caratteristiche: Trattamento stabile per nebbie d'olio pesanti, officina senza fumi e basso rischio di reclami del pubblico.

5.3 Grande linea di produzione continua (oltre 10 macchine per forgiatura, COV ad alta concentrazione)

Raccolta del gas → Rompifiamma e raffreddatore → ESP → Concentratore di carbone attivo → Ossidazione catalitica (CO) → Camino

Caratteristiche: Emissioni ultra-basse a lungo termine, nessun inquinamento secondario, su misura per le imprese sotto supervisione ambientale chiave.

6. Vantaggi principali del prodotto (per proposte e documenti di gara)

1. Rimozione efficiente della nebbia d'olio: l'ESP funge da attrezzatura principale, ottenendo una rimozione ≥95% della nebbia d'olio e una rimozione ≥90% di PM2.5, eliminando la dispersione dei fumi e l'accumulo di olio macinato nelle officine.

2. Conformità stabile ai COV: la tecnologia a carbone attivo o CO garantisce che gli idrocarburi totali diversi dal metano soddisfino lo standard GB 16297 e gli standard locali sulle emissioni.

3. Protezione da fiamma ed esplosione: l'intercettazione della fiamma integrata, il raffreddamento e il design antistatico impediscono l'ingresso di scintille nell'apparecchiatura e la combustione spontanea dell'olio accumulato.

4. Protezione delle apparecchiature e manutenzione ridotta: le unità front-end intercettano i fanghi d'olio e la polvere per evitare l'intasamento e la corrosione di tubazioni e ventole, riducendo la frequenza e i costi di manutenzione.

5. Miglioramento dell'ambiente dell'officina e della salute sul lavoro: elimina i fumi pungenti e migliora la visibilità, riducendo le malattie professionali e il turnover del personale.

6. Conformità normativa e prevenzione dei reclami: le emissioni organizzate e il monitoraggio online aiutano a superare la VIA, il permesso di scarico e le ispezioni ambientali senza reclami pubblici.

7. Riciclaggio dell'olio esausto per la riduzione dei costi: l'olio esausto raccolto può essere riciclato e riutilizzato per compensare le spese operative.

8. Design modulare: ingombro compatto e installazione rapida, adatto a linee di produzione nuove ed esistenti senza interrompere la normale produzione.

7. Necessità di installazione

· Rigorose normative ambientali: i fumi di forgiatura a caldo e i COV sono i principali inquinanti controllati. Lo scarico diretto o le emissioni eccessive comportano multe che vanno da 100.000 a 1.000.000 di RMB o la sospensione della produzione. Il sistema di trattamento è un must per la conformità normativa.

· Garantire la normale produzione: fumi pesanti, scarsa visibilità e pavimenti scivolosi e oleosi ostacolano il funzionamento, aumentano gli infortuni sul lavoro e causano un elevato turnover del personale.

· Ridurre i guasti alle apparecchiature e i costi di riparazione: la nebbia d'olio non filtrata provoca il blocco delle tubazioni, la corrosione e il rischio di incendio, con conseguenti costi di manutenzione annuali di decine di migliaia di RMB. Il sistema evita efficacemente tali perdite.

· Supportare gli audit dei clienti: la conformità ambientale è un requisito fondamentale per gli ordini provenienti da clienti di ricambi auto, hardware e commercio estero. Le soluzioni di trattamento del suono aiutano a mantenere il business.

· Adattarsi a politiche più restrittive: le normative sui COV e sui fumi diventano sempre più severe di anno in anno. L'installazione anticipata garantisce la conformità una tantum ed evita costosi retrofit successivi.

8. Terminologia professionale (per documenti tecnici e promozioni)

Termini dell'attrezzatura

Purificatore di fumi di forgiatura a caldo, precipitatore elettrostatico ad alta tensione (ESP), rompifiamma e raffreddatore, prefiltro, separatore centrifugo di nebbia d'olio, scrubber a umido, adsorbitore a carbone attivo, unità di ossidazione fotocatalitica UV, ossidazione catalitica (CO), ossidante termico rigenerativo (RTO), eliminatore di nebbia, ventola resistente alle alte temperature, controllo automatico PLC, monitoraggio online dei COV

Termini di processo e tecnologia

Trattamento fumi ad alta temperatura, Purificazione nebbie oleose, Abbattimento COV, Conformità idrocarburi totali non metanici, Rimozione PM2.5, Protezione fiamma ed esplosione, Raffreddamento e coagulazione, Adsorbimento elettrostatico, Ossidazione catalitica, Combustione a bassa temperatura, Riciclo oli usati, Raccolta emissioni fuggitive, Scarico organizzato, Antivegetativa e anti-intasamento

Termini di conformità e valore

Standard integrato sulle emissioni degli inquinanti atmosferici, Accettazione VIA, Autorizzazione allo scarico, Ispezione ambientale, Conformità ai fumi, Riduzione delle emissioni di COV, Fabbrica verde, Produzione più pulita, Salute sul lavoro, Garanzia di produzione, Riduzione dei costi e miglioramento dell'efficienza
