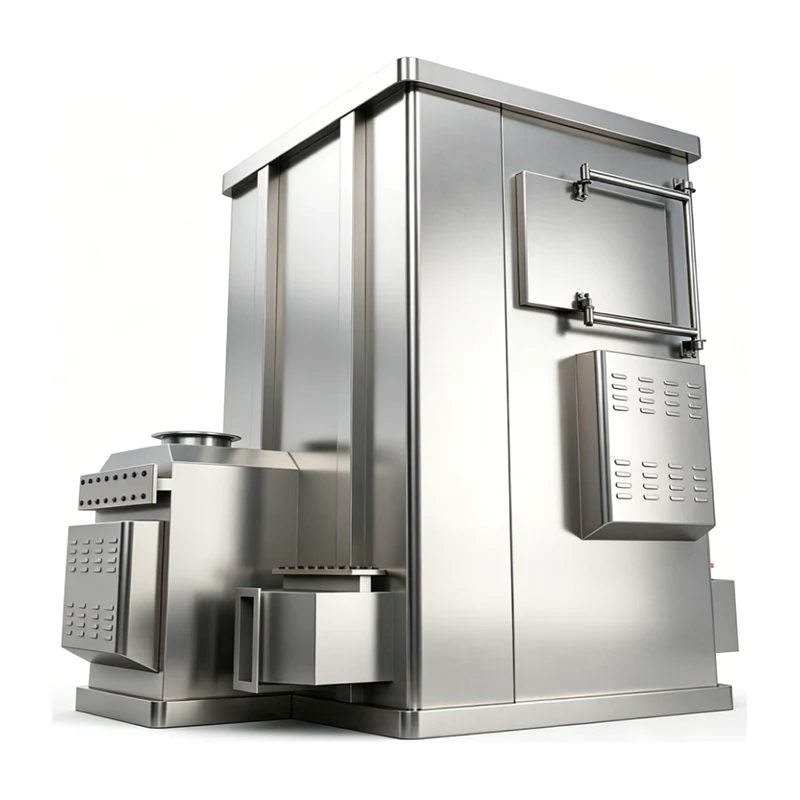

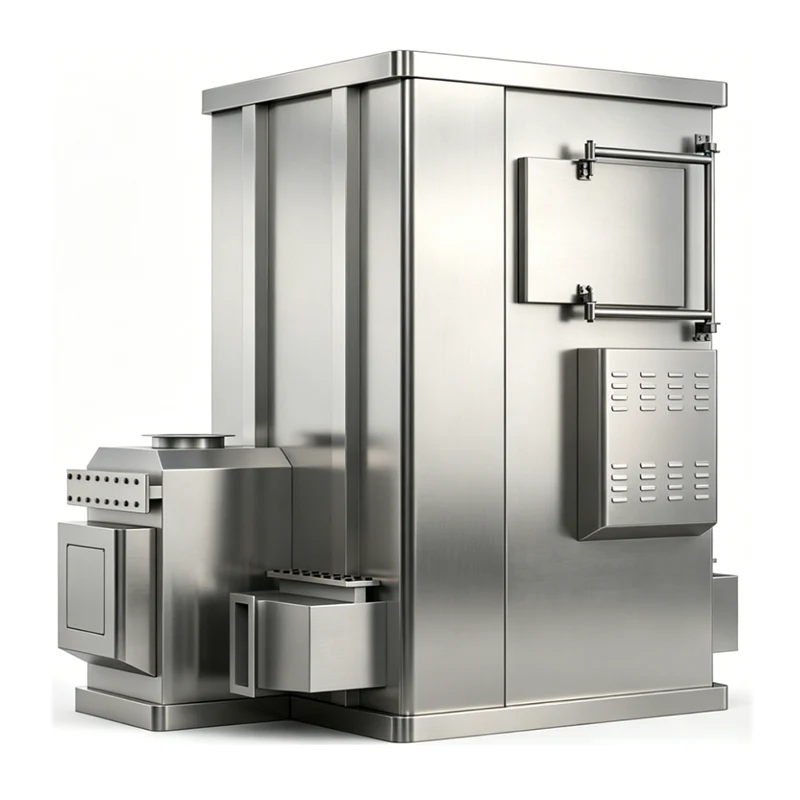

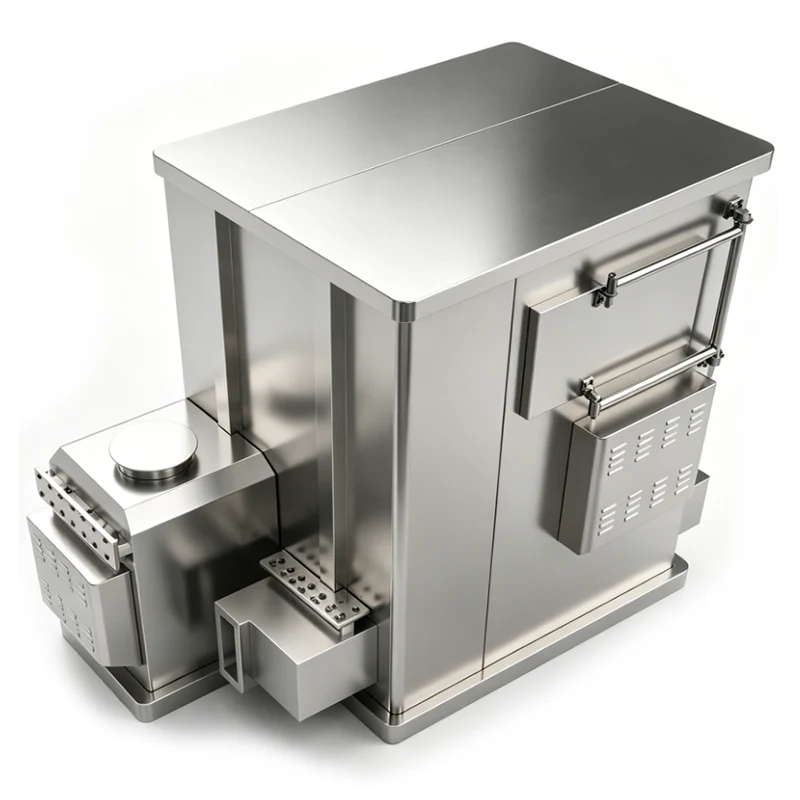

Forno di ossidazione della CO a scambio termico a due stadi

Il forno di ossidazione della CO con scambio di calore a due stadi Defaee è un sistema integrato di protezione ambientale e risparmio energetico che combina l'ossidazione catalitica della CO, il recupero del calore a due stadi ad alta efficienza, la combustione di gas naturale a bassa pressione e il controllo intelligente. È progettato per la purificazione degli scarichi industriali contenenti CO e il recupero del calore di scarto nei settori metallurgico, chimico, dei materiali da costruzione e correlati.

Sviluppato da DeFa Environmental Equipment (Ningbo) Co., Ltd. – un produttore orientato alla tecnologia con oltre 20 anni di esperienza in alimentatori ad alta tensione, sistemi al plasma e abbattimento di COV – questo forno utilizza una struttura di scambio termico a piastre a due stadi per recuperare energia termica dai gas di scarico ad alta temperatura in modo graduale. Oltre a ottenere un’ossidazione innocua della CO, garantisce contemporaneamente un utilizzo dell’energia termica ad alta efficienza. Il design dà priorità al rispetto ambientale, alla riduzione del consumo energetico e al funzionamento stabile a lungo termine.

Principio operativo fondamentale

1. Ossidazione catalitica della CO

Dopo il pretrattamento (rimozione della polvere e spegnimento antincendio), i gas di scarico industriali contenenti CO entrano nella camera di reazione del forno. Sotto l’azione di catalizzatori di metalli nobili (platino-palladio), avviene una reazione di ossidazione catalitica a una temperatura relativamente bassa di 450–480°C, convertendo la CO tossica in CO₂ non tossica.

Reazione: 2CO + O₂ → 2CO₂ (catalizzatore, 450–480°C)

Questo processo senza fiamma migliora la sicurezza operativa e può contemporaneamente decomporre tracce di composti organici volatili (COV) presenti nel flusso di scarico, aiutando gli utenti a soddisfare i requisiti sulle emissioni nazionali e internazionali.

2. Scambio termico a due stadi

Gli scambiatori di calore a piastre a due stadi integrati utilizzano un design di raffreddamento graduale e scambio di calore a gradiente per massimizzare il recupero del calore di scarto dai gas di combustione ad alta temperatura post-reazione:

1. Scambio termico di primo stadio:I gas di combustione ad alta temperatura a circa 480°C entrano nello scambiatore di calore a piastre del primo stadio, trasferendo il calore in controcorrente allo scarico a bassa temperatura in ingresso. La temperatura dei fumi scende a 240–260°C, mentre il gas in ingresso viene preriscaldato a 200–220°C, riducendo l'apporto energetico di gas naturale necessario per il successivo riscaldamento.
2. Scambio termico di secondo stadio:Il gas di combustione preraffreddato entra quindi nello scambiatore di calore del secondo stadio, dove trasferisce ulteriormente il calore all'aria fresca o ad un altro mezzo a bassa temperatura. La temperatura dei fumi viene ridotta al di sotto di 120°C, ottenendo un tasso di recupero del calore residuo superiore al 75%, significativamente superiore rispetto ai modelli a stadio singolo.
3. Regolazione della temperatura:Dopo lo scambio termico, tre serie di serrande aria modulano con precisione i fumi per mantenere una temperatura di scarico stabile intorno agli 80°C, evitando così stress alle apparecchiature o inquinamento termico causato da temperature eccessive.

3. Combustione di gas naturale a bassa pressione

Il sistema incorpora un'unità di combustione del gas naturale a bassa pressione, con pressione di alimentazione del gas controllata a 0,02–0,05 MPa per soddisfare le tipiche condizioni del gas industriale a bassa pressione. Dopo un dosaggio preciso tramite una valvola riduttrice di pressione, un filtro e un flussometro, il gas naturale entra nel bruciatore, si miscela accuratamente con l'aria di combustione e brucia a bassa temperatura all'interno del forno per fornire calore stabile per la reazione catalitica.

Il design della combustione a bassa pressione elimina i rischi per la sicurezza associati ai sistemi ad alta pressione. L’efficienza di combustione supera il 99%, mentre le concentrazioni di emissioni di NOₓ e CO nei gas di combustione rimangono ben al di sotto dei comuni limiti normativi. I costi operativi sono generalmente inferiori del 30%–40% rispetto a soluzioni di riscaldamento elettrico comparabili.

Struttura dell'attrezzatura principale

1. Assemblaggio del forno

Il corpo del forno è costruito con una struttura a doppio strato: acciaio al carbonio resistente alle alte temperature rivestito da uno strato isolante in silicato di alluminio. Il guscio interno resiste a temperature fino a 600°C, mentre la temperatura della superficie esterna è mantenuta a ≤50°C per ridurre al minimo la perdita termica. Il forno è diviso in cinque sezioni funzionali (sezione di ingresso, sezione di preriscaldamento, sezione di reazione catalitica, sezione di scambio termico a due stadi e sezione di scarico) ed è saldato integralmente per un'eccellente tenuta. Una porta di scarico della pressione integrata fornisce protezione automatica dalla sovrapressione.

2. Modulo di scambio termico a due stadi

Il nucleo del sistema di recupero del calore è costituito da due stadi di scambiatori di calore a piastre ad alta efficienza realizzati in acciaio inossidabile 304, che offrono resistenza alle alte temperature, resistenza alla corrosione e prestazioni affidabili di trasferimento del calore. Gli scambiatori sono disposti in serie con piastre guida intermedie per garantire una distribuzione uniforme dei fumi. La spaziatura ottimizzata delle piastre riduce la resistenza ai gas di scarico e il consumo energetico della ventola. Il modulo è progettato per un facile smontaggio e pulizia, accogliendo flussi di scarico che contengono polvere.

3. Sistema di combustione del gas naturale a bassa pressione

Questo sottosistema comprende tubazioni del gas naturale, una valvola di riduzione della pressione a bassa pressione, un filtro del gas, una valvola di regolazione del flusso, un bruciatore, un dispositivo di accensione e un rilevatore di fiamma. La valvola riduttrice di pressione stabilizza la pressione del gas a 0,02–0,05 MPa, mentre la valvola di flusso consente un dosaggio preciso del carburante. Un bruciatore a iniezione poroso garantisce una miscelazione completa di gas e aria. Il dispositivo di accensione automatica e il rilevatore di fiamma in tempo reale interrompono immediatamente l'erogazione del gas in caso di mancanza di fiamma per evitare perdite.

4. Sistema di reazione catalitica

Il sistema comprende un letto catalitico basato su un substrato ceramico a nido d'ape caricato con catalizzatori di metalli nobili platino-palladio, caratterizzato da proprietà anti-avvelenamento, durabilità alle alte temperature e una durata di servizio tipica di 2-3 anni. All'interno del forno sono installati almeno cinque sensori di temperatura per monitorare i punti critici di temperatura in tempo reale, controllando con precisione la temperatura di reazione nell'intervallo 450–480°C. Ciò garantisce un tasso di conversione della CO2 pari a ≥99%.

5. Sistema di controllo intelligente

Un sistema di controllo basato su PLC con interfaccia touch screen integra controllo della temperatura, monitoraggio della pressione, interblocchi di sicurezza del gas, allarmi di guasto e registrazione dei dati. Supporta il funzionamento completamente automatico con avvio/arresto con un solo tasto e regolazione automatica del flusso di gas e dell'apertura della serranda. Il sistema monitora continuamente la pressione differenziale, la pressione del gas e lo stato della fiamma; al rilevamento di qualsiasi anomalia, attiva allarmi automatici e sequenze di spegnimento. Sono supportate anche le funzionalità di monitoraggio remoto e caricamento dati. Gli algoritmi di controllo vengono perfezionati attraverso due decenni di dati sul campo di DeFa, migliorando la stabilità e riducendo la necessità di intervento manuale.

6. Sistema ausiliario di sicurezza

• Antincendio e collettori di polverisia in ingresso che in uscita isolano la linea di produzione dalle apparecchiature di trattamento e catturano il particolato, prevenendo ritorni di fiamma e intasamenti.
• Porta di scarico della pressionecon un diaframma antideflagrante sulla parte superiore della camera di reazione, rilascia automaticamente la pressione in scenari di sovrapressione.
• Messa a terra affidabiledella custodia metallica con una resistenza di terra ≤4Ω previene l'accumulo di elettricità statica e il rischio di scosse elettriche.

Principali vantaggi prestazionali

1. Elevata efficienza di purificazione ed emissioni conformi

Il tasso di conversione catalitica della CO raggiunge ≥99%, con una concentrazione di emissioni di CO tipicamente ≤50 mg/m³. Si ottiene la rimozione simultanea dei COV. Il sistema di combustione del gas naturale a bassa pressione produce emissioni di NOₓ ≤100 mg/m³, senza fumo nero o odore. Le prestazioni sono convalidate in condizioni industriali standard e sono in linea con le normative come quelle che regolano gli inquinanti atmosferici provenienti dai forni industriali.

2. Recupero del calore di scarto e risparmio energetico superiori

La struttura dello scambio di calore a piastre a due stadi raggiunge un tasso di recupero del calore di scarto ≥75%, riducendo il consumo di gas naturale del 20%–25% rispetto alle configurazioni di scambio di calore a stadio singolo. La temperatura di scarico dei fumi è mantenuta a ≤120°C. Il calore recuperato può essere utilizzato per il preriscaldamento del gas in ingresso, la fornitura di acqua calda o il riscaldamento dell'impianto, consentendo l'utilizzo dell'energia in cascata.

3. Funzionamento a bassa pressione ed elevata affidabilità

Il funzionamento con gas naturale a bassa pressione (0,02–0,05 MPa) riduce sostanzialmente i rischi di perdite. Diversi interblocchi di sicurezza, tra cui protezione da incendio, sovratemperatura, sovrapressione e messa a terra, garantiscono una sicurezza di processo completa. Il design ridondante dello scambiatore di calore a due stadi consente il funzionamento continuo anche se uno stadio richiede manutenzione.

4. Controllo intelligente e manutenzione ridotta

Il controllo PLC completamente automatico consente il funzionamento non presidiato. La visualizzazione dei parametri in tempo reale e la diagnostica automatica dei guasti facilitano la rapida risoluzione dei problemi. Il design dello scambiatore di calore rimovibile e il catalizzatore facilmente sostituibile riducono gli sforzi di manutenzione. La durata utile complessiva dell'apparecchiatura è stimata in 10-15 anni in condizioni operative normali.

5. Ampia adattabilità

Il forno è progettato per trattare scarichi industriali con concentrazioni di CO comprese tra 0,5% e 5% e temperature di ingresso comprese tra 100 e 300 °C, rendendolo adatto per gas di scarico di altiforni, gas di coda di sintesi chimica, scarichi di forni e flussi di processo simili. Si integra direttamente con le condutture industriali standard di gas naturale a bassa pressione senza richiedere retrofit ad alta pressione.

Specifiche Tecniche (Modello Standard)

Linee guida per l'installazione e la messa in servizio

1. Requisiti di installazione

1. Installare su una fondazione piana in cemento con capacità portante ≥ 5 t/m²; riservare almeno 1,5 m di spazio per la manutenzione intorno all'apparecchiatura.
2. Le condutture del gas naturale devono utilizzare tubi in acciaio senza saldatura con collegamenti saldati e devono superare un test di tenuta (0,1 MPa, 30 minuti senza perdite).
3. Garantire una messa a terra affidabile delle apparecchiature con un filo di terra giallo-verde di ≥4 mm² e una resistenza di terra ≤4 Ω.
4. Utilizzare collegamenti flessibili sui condotti di ingresso e di uscita per evitare danni da vibrazioni.
5. Installare manometri differenziali sull'ingresso e sull'uscita dello scambiatore di calore per monitorare le incrostazioni.

2. Procedure di messa in servizio

1. Messa in servizio a vuoto:Accendere il sistema, avviare il ventilatore e l'unità di controllo; verificare il normale funzionamento e le letture accurate del sensore.
2. Messa in servizio del gas:Introdurre gas naturale a bassa pressione; verificare l'assenza di perdite dalla tubazione, la corretta accensione e la stabilità della fiamma.
3. Messa in servizio del carico:Introdurre il gas di scarico contenente CO, regolare gradualmente il flusso del gas e le posizioni dello smorzatore per stabilizzare la temperatura di reazione a 450–480°C. Dopo aver verificato la conformità alle emissioni, far funzionare ininterrottamente per 24 ore.
4. Messa in servizio dell'interblocco:Simula guasti di guasto della fiamma, sovratemperatura e sovrapressione per verificare le funzioni automatiche di allarme e spegnimento.

Manutenzione ordinaria

• Quotidiano:Controllare la pressione del gas, lo stato della fiamma, la temperatura del forno, la pressione differenziale e la messa a terra; registrare i dati operativi.
• Settimanale:Pulire il filtro del gas e il dispositivo antincendio; verificare la flessibilità della serranda; stringere i bulloni di connessione.
• Mensile:Ispezionare il letto catalitico e rimuovere l'eventuale polvere superficiale; pulire le piastre dello scambiatore di calore per evitare intasamenti.
• Annualmente:Ispezione completa dell'isolamento, degli scambiatori di calore, del bruciatore e del sistema di controllo; sostituire i componenti obsoleti e calibrare i sensori.
• Arresto a lungo termine:Chiudere le valvole di alimentazione del gas, spurgare il gas nella tubazione, proteggere l'attrezzatura dalla polvere e ventilare periodicamente per prevenire la corrosione dovuta all'umidità.

Applicazioni e valore

Questa apparecchiatura è ampiamente utilizzata nella purificazione degli scarichi di CO per altiforni metallurgici, processi di sintesi chimica, forni per materiali da costruzione e operazioni di trattamento termico di macchinari. Offre un valore completo: trattamento dei gas di scarico rispettoso dell'ambiente, costi operativi ridotti grazie al recupero del calore di scarto ad alta efficienza, maggiore sicurezza della produzione tramite molteplici meccanismi di protezione e un periodo tipico di recupero dell'investimento di 1-2 anni attraverso l'energia termica recuperata. Il risultato è una combinazione pratica di tutela ambientale ed efficienza energetica per gli utenti industriali.

Domande frequenti

Quali condizioni dei gas di scarico sono adatte per questo forno di ossidazione della CO?

Il forno è progettato per scarichi industriali contenenti 0,5%–5% di CO, con temperature di ingresso tipicamente comprese tra 100°C e 300°C. Può essere applicato al gas di altoforno, al gas di coda della sintesi chimica, allo scarico del forno e a flussi simili contenenti monossido di carbonio e tracce di COV.

Quanto dura il catalizzatore ed è sostituibile?

Il substrato ceramico a nido d'ape caricato con catalizzatori al platino-palladio ha una durata di servizio tipica di 2–3 anni in condizioni operative normali. Il modulo catalizzatore è progettato per una sostituzione semplice e il nostro team tecnico può fornire indicazioni sugli intervalli di sostituzione in base ai dati operativi effettivi.

Quale pressione di alimentazione del gas naturale è necessaria?

Il sistema funziona con gas naturale a bassa pressione con una pressione di alimentazione di 0,02–0,05 MPa, che si allinea con le reti di gas industriali a bassa pressione standard. Non è necessario alcun retrofitting ad alta pressione. Una valvola di riduzione della pressione, un filtro e un flussometro sono integrati per garantire un'erogazione stabile del gas.

Quanta energia si può risparmiare grazie allo scambio termico a due stadi?

Lo scambiatore di calore a piastre a due stadi raggiunge un tasso di recupero del calore di scarto ≥75%, riducendo il consumo di gas naturale di circa il 20%–25% rispetto alle configurazioni di scambio di calore a stadio singolo. Il calore recuperato viene utilizzato per preriscaldare il gas di scarico in entrata, riducendo direttamente l'energia necessaria per mantenere la temperatura della reazione catalitica.

È possibile il funzionamento continuo e non presidiato?

SÌ. Il sistema di controllo basato su PLC supporta il funzionamento completamente automatico, incluso avvio/arresto con un solo tasto, monitoraggio in tempo reale e regolazione automatica del flusso di gas e degli smorzatori. Le funzionalità di monitoraggio remoto e caricamento dei dati consentono agli operatori di monitorare lo stato del sistema fuori sede. In caso di anomalie, il sistema avvia automaticamente allarmi e sequenze di spegnimento sicure.

Quali funzionalità di sicurezza sono integrate?

Nel sistema sono progettati più livelli di sicurezza: i dispositivi tagliafuoco in ingresso e in uscita prevengono il ritorno di fiamma; una porta di scarico della pressione con membrana antideflagrante gestisce la sovrapressione; il rilevamento della fiamma interrompe automaticamente l'erogazione del gas allo spegnimento della fiamma; e una messa a terra affidabile (≤4Ω) previene i rischi statici. Lo stesso design della combustione a bassa pressione riduce il rischio intrinseco.

Qual è la prestazione tipica in termini di emissioni?

In condizioni operative stabili, il tasso di conversione della CO raggiunge ≥99%, con una concentrazione di emissioni di CO tipicamente ≤50 mg/m³. Il sistema di combustione del gas naturale a bassa pressione produce emissioni di NOₓ ≤100 mg/m³, senza fumo nero o odore. Contemporaneamente vengono decomposti anche i COV in tracce presenti nei gas di scarico.

Che manutenzione ordinaria richiede l'attrezzatura?

I controlli giornalieri includono la pressione del gas, lo stato della fiamma e la pressione differenziale. Le attività settimanali prevedono la pulizia del filtro del gas e del dispositivo antincendio. Ogni mese è necessario ispezionare e pulire il letto del catalizzatore e le piastre dello scambiatore di calore. Si consiglia un'ispezione completa annuale per mantenere prestazioni ottimali e prolungare la durata di servizio, stimata a 10-15 anni.

Qual è il periodo tipico di rimborso per questo investimento?

La maggior parte degli utenti ottiene un ritorno sull’investimento entro 1-2 anni, principalmente attraverso la riduzione del consumo di gas naturale resa possibile dal sistema di recupero del calore di scarto ad alta efficienza. Ulteriori risparmi derivano da minori esigenze di manutenzione e dall’assenza di sanzioni sulle emissioni.

Competenza del produttore

DeFa Environmental Equipment (Ningbo) Co., Ltd. ha dedicato oltre 20 anni alla ricerca, produzione e applicazione di sistemi di bonifica ambientale e di controllo dell'inquinamento atmosferico. Le nostre competenze chiave nella tecnologia di alimentazione ad alta tensione, nella generazione di plasma e nel controllo intelligente sono integrate in ogni prodotto che forniamo. Servendo una base di clienti globale, con il 60% della nostra produzione destinata al Nord America, combiniamo ingegneria rigorosa, processi di qualità certificati e innovazione continua per fornire apparecchiature che soddisfano i rigorosi standard internazionali. Dai test interni sulle prestazioni dei catalizzatori ai test di accettazione in fabbrica che simulano condizioni operative reali, le nostre pratiche di garanzia della qualità sono progettate per fornire prestazioni affidabili a lungo termine.
