Sistema di trattamento dei gas di scarico a tre acidi

Il gas di scarico acido misto è costituito principalmente da nebbia di acido solforico (H2SO4), nebbia di acido cloridrico (HCl) e nebbia di acido nitrico (NOx/NO2). È ampiamente generato da galvanica, decapaggio, lavorazione chimica, metallurgia, anodizzazione dell'alluminio e lucidatura dei metalli. Caratterizzato da forte corrosività, elevata tossicità e intensa irritazione, il gas acido forma facilmente aerosol di fumi bianchi, che danneggiano le apparecchiature di produzione e mettono in pericolo la salute umana.

Adottando tecnologie di neutralizzazione spray alcalina, rimozione delle nebbie e purificazione profonda, questo sistema è maturo, affidabile ed economico e funge da soluzione standard per l'abbattimento delle nebbie acide industriali.

Principio fondamentale e composizione del sistema

1 Principio di funzionamento

L'intero processo si basa suneutralizzazione acido-base, trasferimento di massa gas-liquido ed eliminazione delle nebbie

Il gas di scarico acido entra dal fondo della torre e entra in contatto in controcorrente con la soluzione alcalina (idrossido di sodio/carbonato di sodio) spruzzata dall'alto per le reazioni di neutralizzazione:

Gli strati di imballaggio (anelli Pall in PP/anelli Heilex) espandono l'area di contatto gas-liquido per aumentare l'efficienza della purificazione. Un eliminatore di nebbia montato sulla parte superiore cattura le goccioline liquide trascinate ed elimina i fumi bianchi.

2 Sistema standard da 5 unità

1. Unità di raccolta gas:Cappe chiuse e condotti resistenti alla corrosione, efficienza di raccolta ≥95% per controllare le emissioni fuggitive.

2. Unità di pretrattamento:I separatori di nebbia meccanici e i prefiltri rimuovono grandi gocce di acido e polvere per proteggere la torre principale.

3. Unità principale di purificazione:Torre a spruzzo alcalino a due stadi; il primo stadio per la neutralizzazione primaria, il secondo per la purificazione fine.

4. Unità di rimozione della nebbia profonda:Eliminatore di nebbia con deflettore/ciclone (eliminatore di nebbia elettrico opzionale), efficienza di rimozione della nebbia ≥99%.

5. Unità di controllo automatico e di scarico:Ventola resistente alla corrosione in FRP/PP, camino di scarico da 15 m, dosaggio chimico automatico tramite PLC e controllo del pH.

Vantaggi principali (per proposte e offerte)

Purificazione ad alta efficienza per la massima conformità

● Rimozione della nebbia di acido cloridrico ≥98%, concentrazione in uscita ≤5 mg/m³

● Rimozione della nebbia di acido solforico ≥95%, concentrazione in uscita ≤10 mg/m³

● Rimozione della nebbia di acido nitrico ≥90%, concentrazione in uscita ≤35 mg/m³ Pienamente conforme allo standard GB 16297 e agli standard locali sulle emissioni ultrabasse per evitare sanzioni.

Eccellente resistenza alla corrosione e bassa manutenzione

Il corpo della torre, le tubazioni e le guarnizioni adottano materiali in FRP, PP e PVC, resistenti agli acidi forti e agli alcali. La durata utile raggiunge gli 8–15 anni, molto più a lungo dell'acciaio al carbonio (1–2 anni). Con poche parti soggette ad usura, richiede solo il regolare riempimento della soluzione alcalina e la pulizia dell'imballaggio. Il design a circolazione d'acqua chiusa consente inoltre di risparmiare sul consumo di acqua.

Funzionamento sicuro ed eliminazione dei fumi bianchi

La struttura completamente chiusa con messa a terra antistatica previene perdite di gas e corrosione delle attrezzature dell'officina. Dotato di eliminatori di nebbia ad alte prestazioni (ed eliminatori di nebbia elettrici opzionali) per rimuovere completamente gli aerosol di fumi bianchi ed evitare reclami del pubblico.

Ampia adattabilità a diverse condizioni di lavoro

Gestisce gas acidi singoli o misti, applicabili ad alta concentrazione, grande flusso d'aria, produzione intermittente e continua. Il design modulare è caratterizzato da un ingombro ridotto (1/3 dei tradizionali sistemi a umido) e da un'installazione rapida, adatto a linee di produzione nuove e rinnovate.

Miglioramento dell'ambiente di officina e della salute sul lavoro

Elimina l'odore acido pungente e i fumi corrosivi, migliora la visibilità e previene ustioni da acido e malattie respiratorie. L'assenza di gocciolamenti di liquidi acidi riduce gli infortuni sul lavoro e il turnover del personale.

Protegge le apparecchiature a valle e riduce i costi di riparazione

La rimozione della nebbia dalla parte anteriore previene la corrosione e il blocco di ventilatori, condotti e camini. Protegge inoltre le successive unità catalitiche e di carbone attivo dall'erosione acida, prolungandone la durata di servizio di 2-3 volte.

Approvazione normativa agevole

Progettato in conformità con GB 16297 e GB 21900. Abbinato a dispositivi di monitoraggio online per HCl, temperatura e trasmissione remota di dati a piattaforme ambientali, garantendo una VIA senza intoppi, richiesta di autorizzazione allo scarico e ispezioni.

Elevato ritorno sull'investimento

Basso investimento iniziale (solo 1/5 dei sistemi RTO). Il funzionamento consuma solo una piccola quantità di agente alcalino ed elettricità, senza frequenti sostituzioni dei materiali di consumo. Evita multe pesanti, interruzioni della produzione e perdite di ordini e l'investimento può essere recuperato entro 1-2 anni.

Necessità di installazione

Rispettare le normative ambientali

I gas di scarico acidi misti sono elencati come inquinanti altamente tossici e pericolosi. Lo scarico diretto o le emissioni eccessive porteranno a multe da 100.000 a 1.000.000 di RMB, alla sospensione della produzione o addirittura alla revoca dei permessi di scarico. Questo sistema è obbligatorio per l'approvazione e il funzionamento del progetto. L'installazione anticipata evita costose modifiche man mano che le politiche diventano più restrittive.

Garantire la normale produzione

La forte corrosione acida danneggia rapidamente strutture in acciaio, motori e componenti elettrici. Il gas acido non trattato provoca frequenti intasamenti e perdite nelle tubazioni, con conseguenti arresti regolari e ingenti perdite di produzione. Anche i fumi acidi e il terreno scivoloso ostacolano il lavoro e aumentano il turnover del personale.

Soddisfare i requisiti di audit dei clienti

La conformità ambientale è un requisito fondamentale per gli ordini provenienti da clienti di ricambi auto, elettronica, hardware e commercio estero. Il trattamento standard dei gas di scarico aiuta a mantenere l’immagine aziendale e la competitività sul mercato.

Proteggi la salute dei dipendenti e i rischi legali

L'inalazione di nebbia acida può causare ustioni respiratorie, edema polmonare e altre malattie gravi. L’esposizione a lungo termine innesca controversie in materia di malattie professionali e elevati rischi di risarcimento. L'installazione del sistema soddisfa la responsabilità sociale dell'impresa.

Adeguarsi a standard sempre più stringenti

Sempre più regioni hanno emesso limiti di emissione ultrabassi più severi per la nebbia acida. Una ristrutturazione completa una tantum evita investimenti ripetuti e la rottamazione delle apparecchiature in futuro.

Terminologia professionale (per documenti e promozioni)

Termini dell'attrezzatura

Sistema di trattamento dei gas di scarico triacidi, torre di nebulizzazione acida, scrubber a riempimento, torre di purificazione FRP, torre di nebulizzazione PP, eliminatore di nebbia elettrico, scatola di adsorbimento a secco SDG, adsorbitore a carbone attivo, ventola resistente alla corrosione, sistema di dosaggio automatico PLC, monitor pH in linea, cappa di raccolta gas, condotto resistente agli acidi, camino di scarico

Termini del processo

Neutralizzazione acido-base, controflusso gas-liquido, trasferimento di massa di imballaggio, purificazione di nebbie acide, rimozione di nebbie ed eliminazione di fumi bianchi, denitrificazione, design resistente alla corrosione, circolazione chiusa, dosaggio automatico, blocco del pH, raccolta delle emissioni fuggitive, scarico organizzato, integrazione modulare

Termini dell'applicazione

Nebbia acida galvanica, gas di scarico del decapaggio, scarico dell'anodizzazione dell'alluminio, fumi acidi misti di lucidatura dei metalli, gas acido chimico, gas di scarico del decapaggio metallurgico, gas di scarico ad alta corrosione, gas tossico e nocivo

Termini di conformità e valore

Standard integrato sulle emissioni degli inquinanti atmosferici, accettazione VIA, permesso di scarico, ispezione ambientale, riduzione, fabbrica verde, produzione più pulita, salute sul lavoro, anticorrosione, riduzione dei costi e miglioramento dell'efficienza

Configurazioni consigliate in base alle condizioni di lavoro

1. Piccola unità/macchina singola (piccole vasche per galvanica e decapaggio)

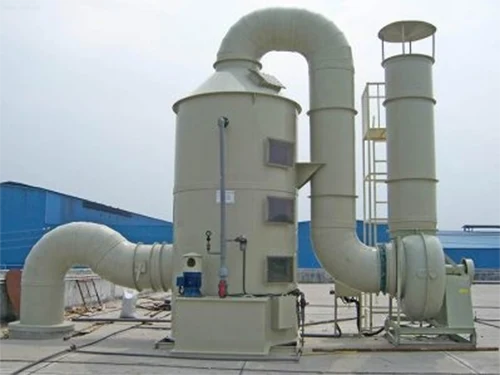

Raccolta gas chiusa → Rimozione pre-nebbia → Torre di spruzzatura in PP monostadio → Eliminatore di nebbia → Ventilatore FRP → Stack da 15 m

Caratteristiche: Basso costo, manutenzione semplice, conformità stabile per piccoli flussi d'aria e gas a bassa concentrazione.

2. Scala media/serbatoi multipli (anodizzazione dell'alluminio, linee di decapaggio hardware)

Raccolta gas chiusa → Rimozione meccanica della nebbia → Torre di spruzzatura in FRP a due stadi (soluzione alcalina + agente riducente) → Eliminatore di nebbia elettrico → Adsorbimento con carbone attivo → Ventola → Pila

Caratteristiche: Piena conformità per tutti i tipi di nebbia acida, completa eliminazione dei fumi bianchi, adatto per flussi d'aria medio-grandi e gas a concentrazione medio-alta.

3. Grande linea di produzione continua (officine chimiche, metallurgiche e di decapaggio di grandi dimensioni)

Raccolta gas → Pretrattamento di raffreddamento → Torre di nebulizzazione a due stadi → Eliminatore di nebbie elettrico → RCO (denitrificazione + rimozione COV) → Monitoraggio online → Stack

Caratteristiche: Emissioni ultra-basse, nessun inquinamento secondario; la soluzione preferita per le imprese sottoposte a supervisione ambientale chiave.
