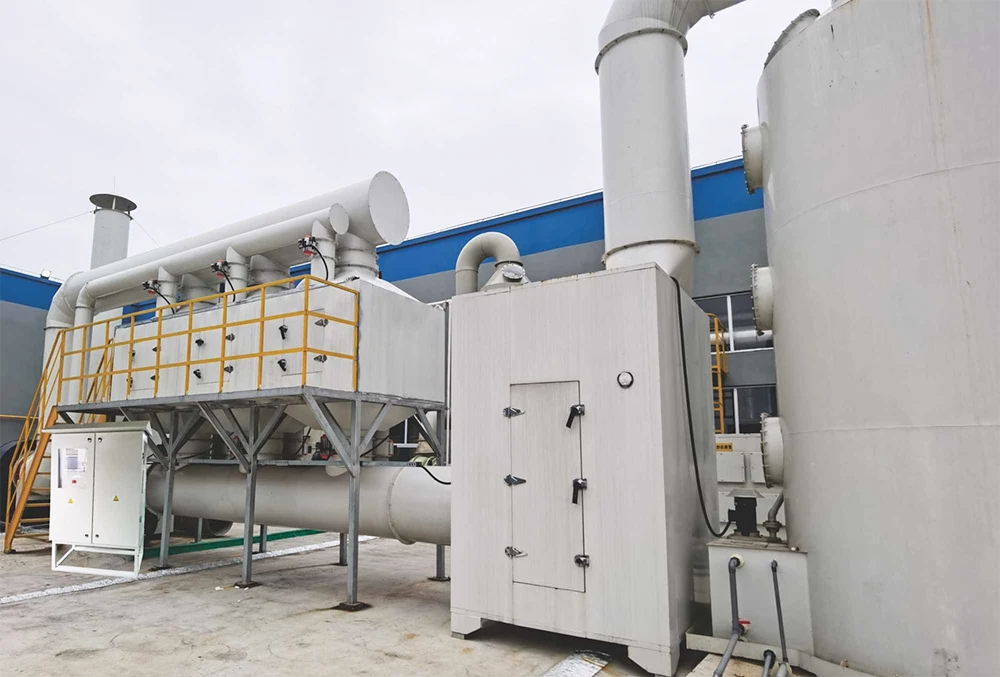

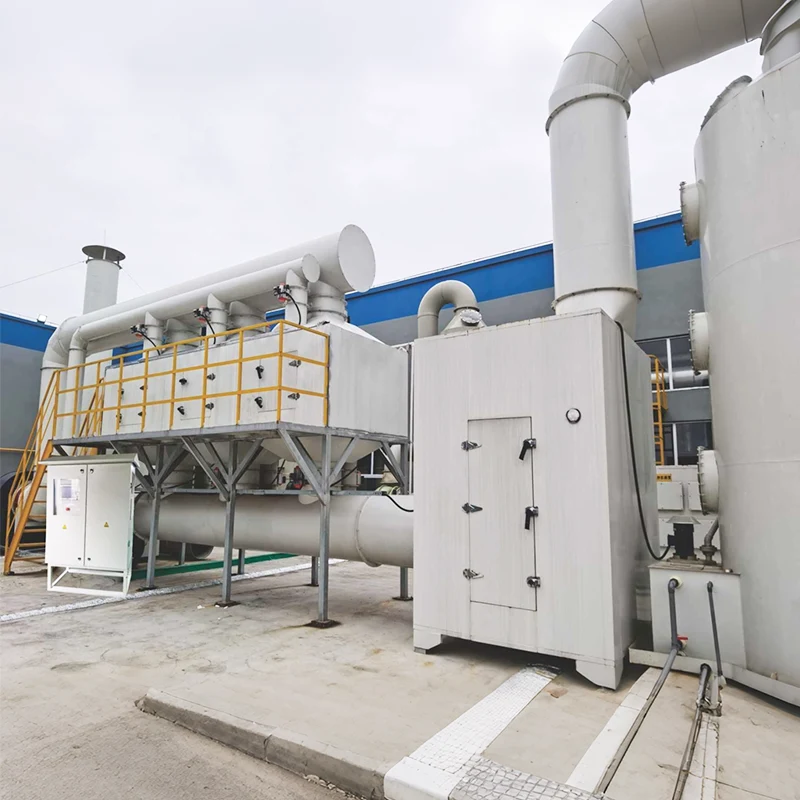

Attrezzatura ossidante termico rigenerativo

Con le sempre più stringenti normative globali e cinesi in materia di protezione ambientale, le emissioni di gas di scarico industriali, in particolare l’inquinamento da composti organici volatili (COV), sono diventate un problema fondamentale di conformità per le imprese manifatturiere. I COV non solo causano un grave inquinamento atmosferico, ma pongono anche seri rischi per la salute umana, rendendo il trattamento dei COV una priorità assoluta nel settore della protezione ambientale industriale. NostroAttrezzatura per ossidazione termica rigenerativa (RTO)è una soluzione per il trattamento dei gas di scarico ad alta efficienza e risparmio energetico, ampiamente utilizzata nei settori chimico, dei rivestimenti, della stampa, farmaceutico, elettronico e altri. Essendo l'attrezzatura principale per la gestione dei gas di scarico industriali, raggiunge i molteplici obiettivi di ossidazione ad alta temperatura, recupero del calore di scarto, purificazione ad alta efficienza e scarico standard, pienamente conforme al concetto di sviluppo globale di risparmio energetico e protezione ambientale.

Punti critici del settore e requisiti di conformità

Nella produzione industriale, i gas di scarico contenenti COV presentano componenti complessi, un ampio intervallo di concentrazione e potenziale tossicità, mentre le tecnologie di trattamento tradizionali presentano evidenti limitazioni:

Gli inceneritori a combustione diretta hanno un enorme consumo energetico e costi operativi eccessivi;

I metodi di adsorbimento richiedono una frequente sostituzione dei materiali di consumo, generando rifiuti solidi pericolosi e rischi di inquinamento secondario;

La combustione catalitica è soggetta alla disattivazione del catalizzatore durante il trattamento di gas di scarico contenenti alogeni e zolfo, con efficienza di purificazione instabile.

In Cina, l’implementazione di standard obbligatori, tra cui lo standard di controllo GB 37822-2019 per le emissioni non organizzate di composti organici volatili e lo standard integrato sulle emissioni di inquinanti atmosferici GB 16297-1996, ha stabilito requisiti rigorosi sul tasso di rimozione dei COV e sulla concentrazione delle emissioni. Le imprese hanno urgente bisogno di una soluzione stabile, efficiente, a risparmio energetico e pienamente conforme per il trattamento dei gas di scarico industriali, che rappresenta il valore applicativo principale del nostroAttrezzatura per ossidazione termica rigenerativa (RTO).

Principio di funzionamento fondamentale

Il principio di funzionamento fondamentale dell’RTO è la combinazione dell’incenerimento dei gas di scarico e del recupero rigenerativo del calore, per ottenere una degradazione completa dei COV nei gas di scarico industriali. La logica di base è la seguente:

1. Il gas di scarico industriale contenente COV viene immesso nell'apparecchiatura e ossidato e decomposto in un ambiente ad alta temperatura, convertendo i COV in biossido di carbonio (CO₂) e acqua (H₂O) innocui;

2. La ceramica rigenerativa recupera una grande quantità di calore di scarto generato durante il processo di ossidazione, che viene utilizzato per preriscaldare il gas di scarico in entrata nel ciclo successivo;

3. Questo ciclo chiuso riduce notevolmente il consumo energetico del funzionamento delle apparecchiature e realizza il duplice vantaggio della protezione ambientale e del risparmio energetico.

Rispetto alle tradizionali apparecchiature per il trattamento dei gas di scarico, l'ossidatore termico rigenerativo (RTO) non richiede la sostituzione frequente dei materiali di consumo di adsorbimento, offre un'efficienza di trattamento più stabile e può adattarsi ai gas di scarico industriali con concentrazioni e componenti diversi, con una gamma di applicazioni estremamente ampia.

Componenti principali e collegamenti tecnici chiave

Ceramica rigenerativa: mezzo di accumulo del calore del nucleo

La ceramica rigenerativa è il componente principale dell'RTO, equivalente al "magazzino di accumulo dell'energia termica" dell'apparecchiatura, le cui prestazioni determinano direttamente l'efficienza di recupero del calore di scarto e la stabilità operativa.

La ceramica rigenerativa tradizionale adotta materiale ceramico a nido d'ape, che presenta i vantaggi di un'ampia superficie specifica, eccellente conduttività termica, resistenza alle alte temperature, resistenza alla corrosione e lunga durata e può completare ripetutamente il ciclo di assorbimento e rilascio del calore in ambienti ad alta temperatura;

Quando passano i gas di scarico ad alta temperatura, la ceramica rigenerativa assorbe e immagazzina rapidamente il calore; quando entra gas di scarico industriale a bassa temperatura, rilascia il calore immagazzinato per preriscaldare il gas di scarico, facendo aumentare rapidamente la temperatura del gas di scarico e riducendo notevolmente il consumo di energia richiesto per la successiva ossidazione ad alta temperatura;

La ceramica rigenerativa di alta qualità consente all'apparecchiatura di raggiungere un'efficienza di recupero del calore superiore al 95%, riducendo significativamente i costi operativi aziendali e riflettendo pienamente il vantaggio principale del risparmio energetico e della protezione ambientale.

Ossidazione ad alta temperatura: collegamento principale per la rimozione dei COV

L'ossidazione ad alta temperatura è l'anello fondamentale dell'RTO per realizzare il trattamento dei COV, nonché il passaggio chiave dell'incenerimento dei gas di scarico.

La camera di combustione dell'RTO mantiene solitamente una temperatura compresa tra 800 ℃ e 950 ℃. Dopo il preriscaldamento mediante la ceramica rigenerativa, il gas di scarico industriale entra nella camera di combustione e si mescola completamente con l'ossigeno nell'ambiente ad alta temperatura. Le molecole di COV nel gas di scarico vengono completamente fratturate e ossidate, infine convertite in innocui CO₂ e H₂O, eliminando radicalmente l'inquinamento da COV;

Per i comuni inquinanti organici volatili come la serie benzene, alcoli, esteri e chetoni, questo intervallo di temperature può raggiungere una mineralizzazione e decomposizione quasi completa; per le sostanze refrattarie, l'efficienza di decomposizione può essere ulteriormente migliorata aumentando opportunamente la temperatura oltre i 900 ℃ per garantire l'effetto di purificazione;

La stabilità del processo di ossidazione ad alta temperatura determina direttamente l'efficienza di purificazione dell'apparecchiatura ed è la garanzia fondamentale per una purificazione ad alta efficienza.

Recupero del calore di scarto: il vantaggio principale del risparmio energetico

Il recupero del calore di scarto è il vantaggio principale che distingue l’RTO dagli inceneritori tradizionali, nonché lo strumento chiave per realizzare il risparmio energetico e la tutela dell’ambiente.

Una grande quantità di gas di combustione ad alta temperatura generata durante l'ossidazione ad alta temperatura contiene un'enorme energia termica. L'emissione diretta non solo causerà gravi sprechi energetici, ma porterà anche ad un'eccessiva temperatura dei fumi all'uscita dell'apparecchiatura, causando un impatto secondario sull'ambiente circostante;

L'RTO recupera completamente l'energia termica dai gas di scarico ad alta temperatura attraverso l'assorbimento periodico di calore e il rilascio di ceramica rigenerativa, che viene utilizzata per preriscaldare i gas di scarico industriali in entrata, facendo sì che la temperatura dei gas di scarico superi i 700 ℃ prima di entrare nella camera di combustione, riducendo notevolmente il consumo di carburante ausiliario necessario per il riscaldamento della camera di combustione;

Quando la concentrazione di COV nel gas di scarico raggiunge un certo valore, il calore generato dalla reazione di ossidazione può soddisfare le esigenze del proprio preriscaldamento e dell'ossidazione ad alta temperatura, realizzando una "combustione autosufficiente" senza ulteriore consumo di combustibile ausiliario, riducendo ulteriormente i costi energetici aziendali;

Oltre a preriscaldare il gas di scarico, il calore di scarto recuperato può anche essere convertito in vapore attraverso una caldaia per il calore di scarto o in acqua calda attraverso uno scambiatore di calore per il riscaldamento di officine, processi di riscaldamento e altri scopi, realizzando un utilizzo a cascata dell'energia e massimizzando i vantaggi del risparmio energetico.

Completare il processo operativo a circuito chiuso

ILOssidatore Termico Rigenerativo (RTO)adotta una struttura multicamera (design tradizionale a 3 camere) e realizza un funzionamento continuo e stabile attraverso il controllo preciso della sequenza di commutazione della valvola. Il processo operativo principale è diviso in tre fasi:

1. Fase di preriscaldamento e recupero del calore:Il gas di scarico industriale entra nella prima camera rigenerativa attraverso la ventola a tiraggio indotto e viene preriscaldato fino a raggiungere la temperatura di ossidazione dalla ceramica rigenerativa, completando la prima fase di recupero del calore di scarto;

2. Fase di ossidazione ad alta temperatura:Il gas di scarico preriscaldato entra nella camera di combustione, completa l'ossidazione ad alta temperatura e l'incenerimento dei gas di scarico a 800 ℃ -950 ℃ e i COV vengono completamente decomposti in sostanze innocue; 3. Stoccaggio del calore e fase di scarico standard: il gas di scarico purificato ad alta temperatura entra nella seconda camera rigenerativa, trasferisce il calore alla ceramica rigenerativa per lo stoccaggio, quindi il gas di scarico pulito raffreddato viene scaricato attraverso il camino fino allo standard.

Dopo il ciclo, l'apparecchiatura cambia la direzione del flusso d'aria attraverso la commutazione della valvola e le due camere rigenerative realizzano alternativamente funzioni di accumulo di calore e preriscaldamento. Una camera di spurgo dedicata è attrezzata per evitare la fuoriuscita di gas di scarico non reagito durante la commutazione della valvola, garantendo un funzionamento continuo e stabile dell'apparecchiatura, un trattamento sostenibile dei COV e una purificazione ad alta efficienza.

Vantaggi principali in termini di prestazioni e conformità

La purificazione ad alta efficienza e lo scarico standard sono gli indicatori di prestazione principali di RTO, nonché la domanda principale da parte delle imprese per selezionare queste apparecchiature.

Efficienza di purificazione ultraelevata:Grazie alla completezza dell'ossidazione ad alta temperatura e al funzionamento stabile della ceramica rigenerativa, RTO può raggiungere un tasso di rimozione dei COV superiore al 99%, che è molto più elevato rispetto agli standard nazionali e locali sulle emissioni di protezione ambientale;

Garanzia di conformità stabile:L'apparecchiatura è dotata di un sistema di monitoraggio online completo, in grado di monitorare in tempo reale parametri chiave come la concentrazione dei gas di scarico in ingresso e in uscita, la temperatura della camera di combustione e la temperatura della ceramica rigenerativa. Quando i parametri fluttuano, il sistema regola automaticamente lo stato operativo per garantire che l'apparecchiatura sia sempre in condizioni di lavoro ottimali e uno scarico standard stabile dei gas di scarico trattati, aiutando le imprese a evitare rischi di conformità ambientale;

Forte adattabilità:RTO può trattare gas di scarico organici contenenti zolfo, alogeni e altre sostanze che sono catalizzatori facili da disattivare, con una gamma di applicazioni più ampia rispetto ad altre tecnologie di trattamento dei gas di scarico come la combustione catalitica. Può adattarsi a gas di scarico con grande volume d'aria, concentrazione media e alta e diversi componenti.

Ampi scenari applicativi

NostroOssidatore Termico Rigenerativo (RTO)è ampiamente utilizzato in vari settori industriali con emissione di COV, particolarmente adatto ai seguenti scenari:

Industria del rivestimento:Gas di scarico contenenti serie di benzene ed esteri generati nei processi di spruzzatura di automobili e mobili. Dopo il trattamento RTO, il tasso di rimozione dei COV può raggiungere oltre il 99% e il calore di scarto recuperato può essere utilizzato nel processo di essiccazione, con un tasso di risparmio energetico superiore al 40%;

Industria della stampa:Toluene, acetato di etile e altri gas di scarico generati dalla stampa rotocalco. Dopo il trattamento RTO, non solo si ottiene uno scarico standard, ma anche il calore di scarto recuperato può essere utilizzato per l'essiccazione dell'inchiostro, riducendo notevolmente i costi operativi aziendali;

Industria Chimica e Farmaceutica:Gas di scarico organici generati nella sintesi chimica, nella produzione farmaceutica di intermedi e nei processi di produzione di API;

Elettronica, arredamento e altri settori:COV gas di scarico generati nella produzione elettronica, nella produzione di mobili, nell'imballaggio, nella stampa e in altri processi produttivi.

Valore del risparmio energetico e dello sviluppo sostenibile

Nel contesto dell'obiettivo del "doppio carbonio" e di norme di protezione ambientale sempre più rigorose, ilAttrezzatura per ossidazione termica rigenerativa (RTO)presenta eccezionali vantaggi in termini di risparmio energetico e protezione ambientale: Rispetto ai tradizionali inceneritori a combustione diretta, l'RTO ha un'efficienza di recupero del calore superiore al 95%, che può ridurre notevolmente il consumo di energia ausiliaria come gas naturale ed elettricità e risparmiare molti costi energetici per le imprese ogni anno;

L'apparecchiatura decompone completamente i COV attraverso l'ossidazione ad alta temperatura, evitando l'inquinamento dei rifiuti solidi causato dalla sostituzione dei materiali di consumo nei metodi di adsorbimento tradizionali, realizzando un trattamento innocuo degli inquinanti, proteggendo l'ambiente e riducendo i costi di trattamento ambientale aziendale;

Non solo aiuta le imprese a raggiungere standard di scarico dei gas di scarico industriali, ma aiuta anche le imprese a ridurre le emissioni di carbonio e promuove la trasformazione verde e a basse emissioni di carbonio delle imprese.

Con il continuo aggiornamento della tecnologia di protezione ambientale, il nsAttrezzatura per ossidazione termica rigenerativa (RTO)si sta sviluppando verso l’intelligenza e la modularizzazione, che miglioreranno ulteriormente l’efficienza del trattamento, ridurranno i costi operativi, forniranno un supporto più forte allo sviluppo verde delle imprese industriali e aiuteranno il miglioramento continuo della qualità dell’ambiente atmosferico.
